所有現代閃存設備都存在因 NAND 芯片質量差而導致的數據完整性問題。這個問題被稱為“位錯誤”。當文件存儲區域出現位錯誤時，文件就會損壞且無法讀取。這些位錯誤很容易在多媒體文件上出現，如下圖所示。

NAND 存儲器中存在多種位錯誤來源（電子元件間干擾、電荷泄漏、讀取干擾等），并且有多種減少位錯誤的方法（糾錯碼、功率操作、內置讀取重試算法）。糾錯碼是保護數據并在發生錯誤時修復數據的最有效方法，因此所有閃存控制器都使用內置 ECC 編碼器/解碼器。在數據記錄（編程）過程中，控制器生成特殊的校驗和并將其存儲在每個頁內。當用戶請求數據（頁讀取操作）時，控制器檢查每個頁的數據完整性，如果檢測到錯誤則執行糾正。

BCH ECC 代碼是閃存設備中最常用的代碼之一。 BCH算法是可調的并且有一組參數。這些參數在控制器的固件中預先編程，并且因型號而異。當控制器損壞時，有關參數的信息會丟失，但 ECC 校驗和仍然保留在 NAND 芯片的每個頁內。 Visual Nand Reconstructor 有一個軟件 BCH 解碼器，可使用剩余的 ECC 校驗和執行數據糾錯。一旦提取出物理鏡像（或者在刪除 BCR 元素后出現壞列），就可以通過 ECC 算法進行糾錯。有時數據應該在 ECC 之前進行非異或運算。

ECC 結構、有效負載和奇偶校驗區域

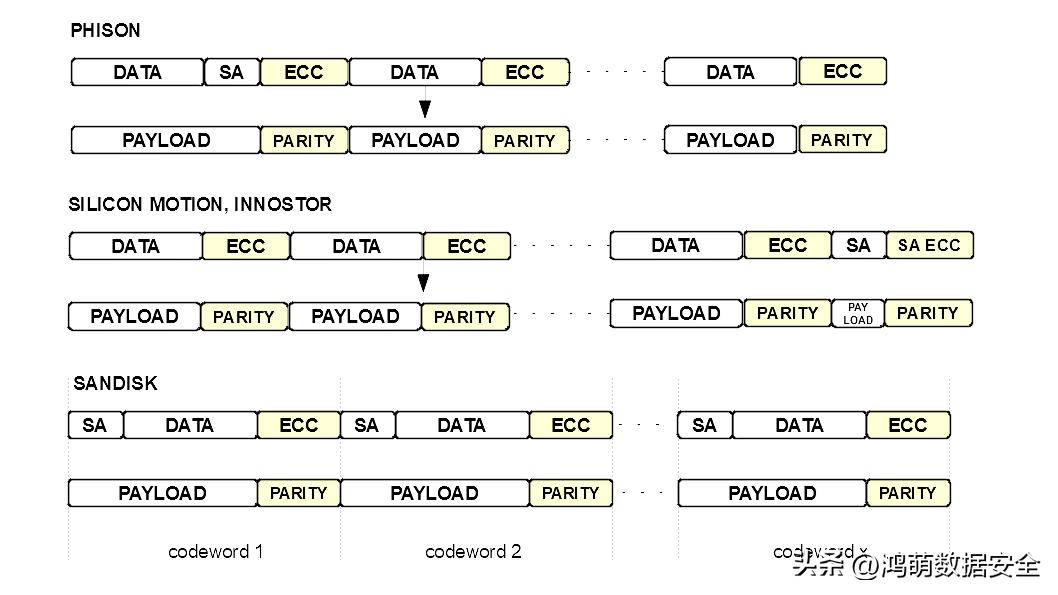

閃存的頁通常由數據存儲區、備用區和校驗碼區組成。幾乎在每種情況下，這些區域都會重復多次，具體取決于頁大小和頁結構。對于 ECC，僅存在兩個區域 - 有效負載和奇偶校驗。奇偶校驗是 ECC 區域本身，有效負載可能包含數據區域或帶有備用區域的數據區域，具體取決于控制器型號。每個有效負載和奇偶校驗形成一個代碼字。一頁可以包含多個代碼字（1,4,8,16..）。

VNR - 自動檢測 ECC

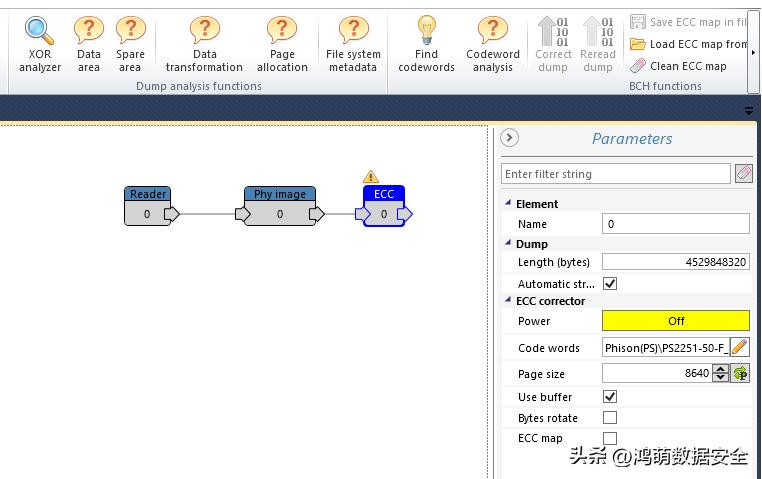

VNR 具有內置的自動檢測 ECC 機制（針對數據庫中的控制器和代碼字）。要啟動 ECC 自動檢測，只需按工具欄上的“查找代碼字”按鈕。

如果控制器品牌未知，請選擇第一個選項。如果控制器供應商已知，則可以通過選擇控制器供應商來縮小搜索范圍。

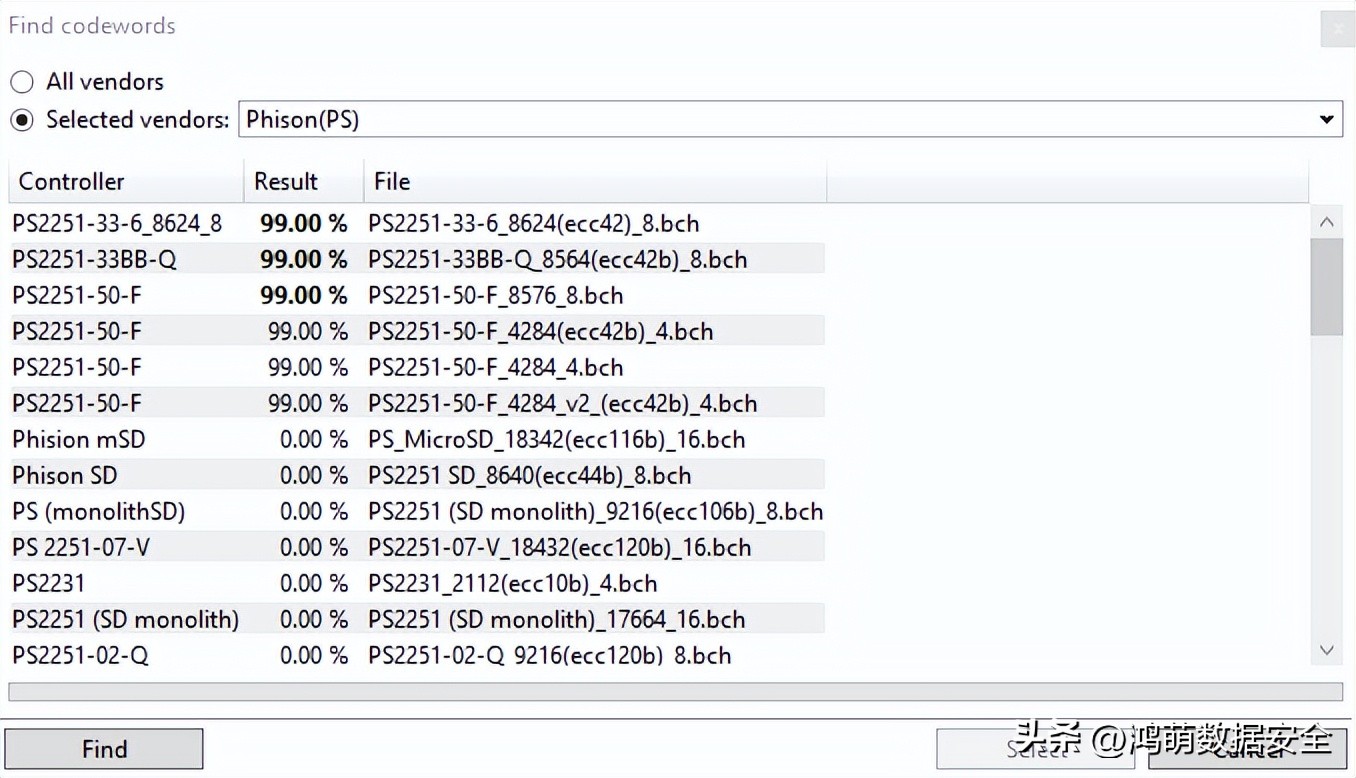

按“查找”按鈕開始分析，界面會顯示各代碼字的可能性。

1. 代碼名稱（分別由控制器型號、頁大小、ECC 大小、代碼字?jǐn)?shù)組成）
2. 結果（概率）。粗體值表示所有碼字都匹配，否則僅測試第一個代碼字。

通常選擇ECC最重要的標準是該值是粗體且高于80%。
控制器型號不太重要，因?yàn)槟承┛刂破骺赡苁褂孟嗤?ECC 代碼。
頁大小不必精確，但代碼字的數量和大小應該匹配。 （例如上圖中前三個粗體值屬于相同的代碼）。

為了檢查代碼是否有效，請?jiān)趨?shù)選項卡中打開 ECC 映射，向下滾動并確保大部分頁為綠色。

ECC 和壞列

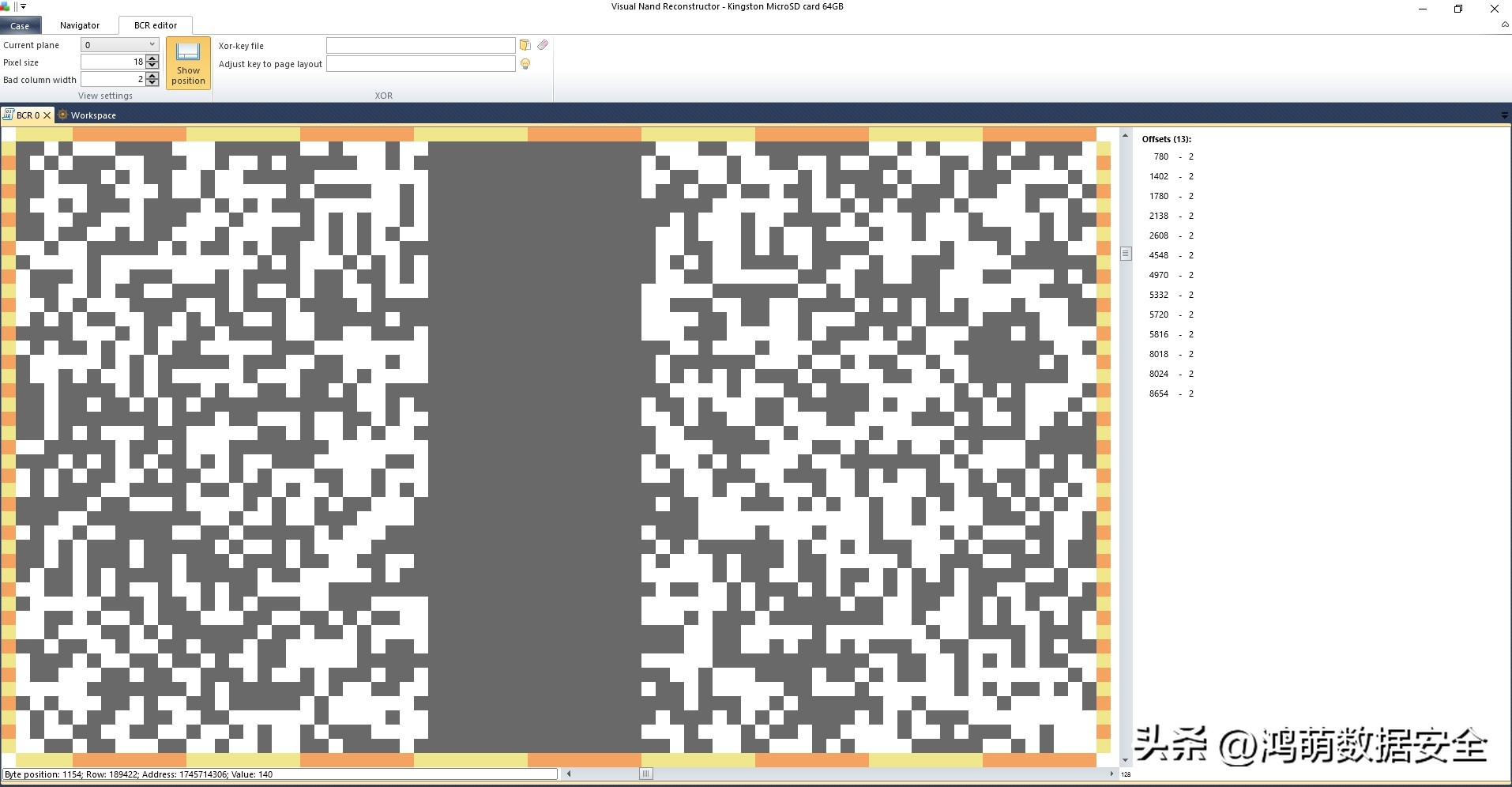

許多 TLC NAND 芯片都有壞列，很重要的一點是，在 ECC 自動檢測之前要使用 BCR 元素刪除它們（并使用 BCR 作為物理鏡像的來源進行進一步分析）。在刪除壞列期間，應特別注意 ECC 結束的區域。有些控制器在ECC代碼末尾留下很多位“1”，看起來像壞列，但實際上包含ECC代碼的位很少。

例如：

上圖中只有 1 位 ECC，如果將其作為壞列刪除，可能會影響糾錯效率。

異或之前/之后的 ECC

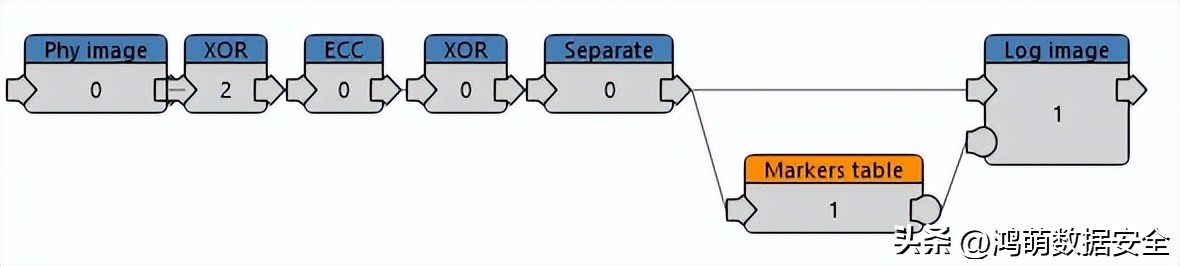

大多數控制器從加擾（異或）數據生成 ECC（奇偶校驗），而有些控制器則根據原始數據生成 ECC（奇偶校驗）。因此有時需要檢查 ECC 是在 XOR 之前還是之后起作用。此外，當奇偶校驗被異或時，可能需要在異或之后使用ECC元素。

物理鏡像校正

物理鏡像校正是邏輯鏡像重建中的強制性步驟。 VNR 有幾個選項可以糾正轉儲：

1. 打開 ECC（在參數選項卡中，在不進行物理轉儲修改的情況下打開 ECC。創建標記表時對于 SA 校正非常有用）
2. 正確轉儲（一次性糾正并刪除轉儲文件中的位錯誤）
3. 重新讀取轉儲（使用讀取重試算法進行多遍校正和未校正頁面重新讀取）

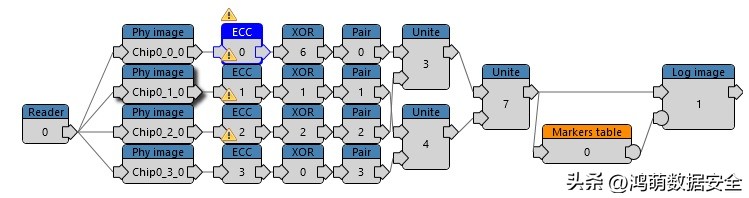

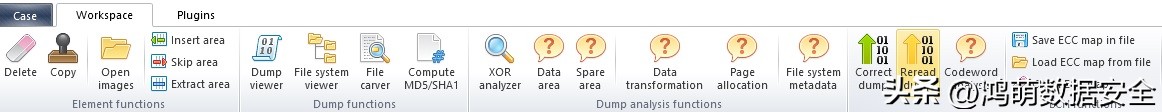

當選擇 ECC 元素時，所有這些選項都位于 BCH 工具欄上。

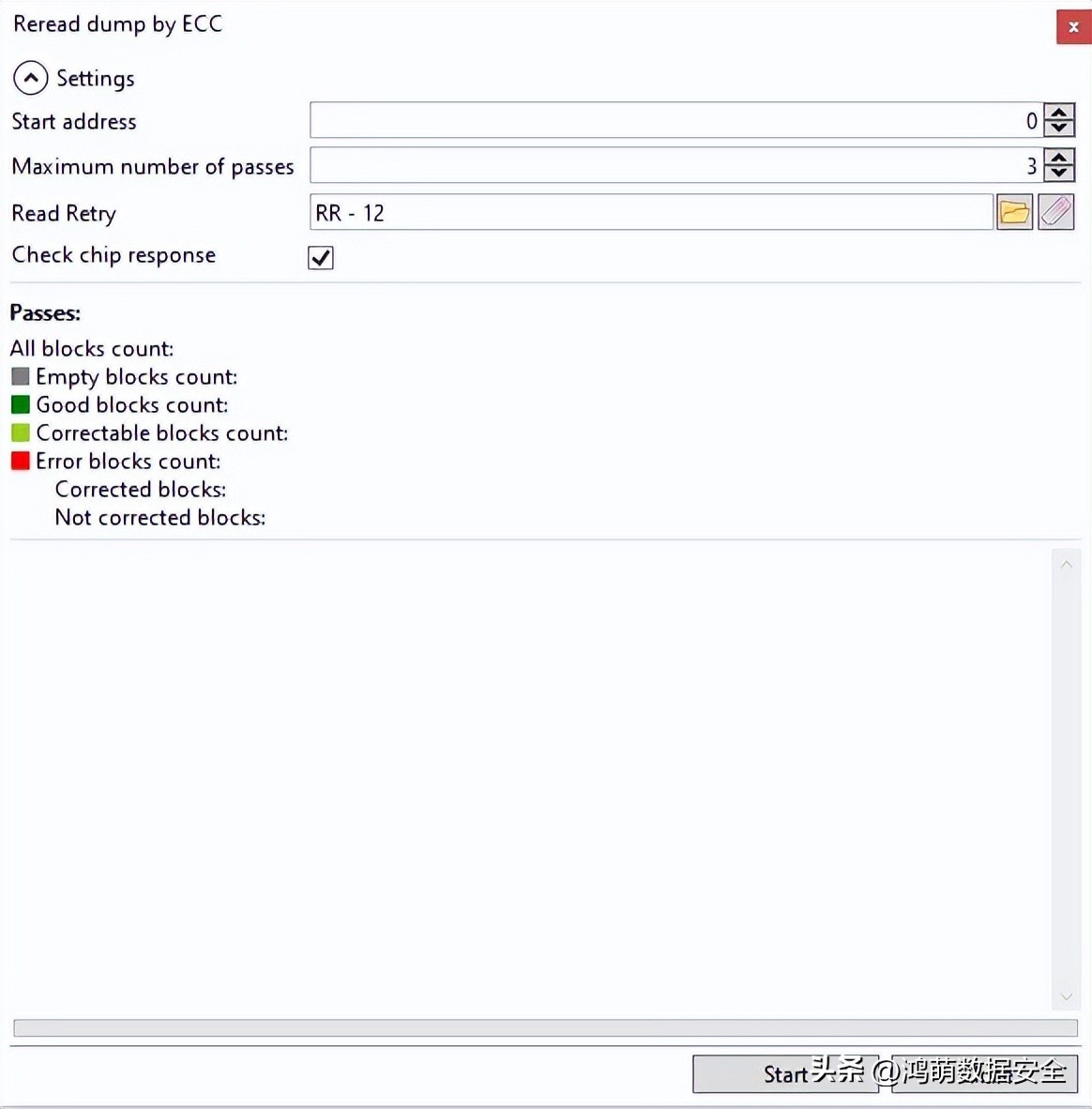

使用 ReRead 轉儲選項時，當前存儲芯片必須連接到讀卡器。

這里有幾個選項：

1. 起始地址
2. 最大通過次數
3. 重試讀取（當芯片支持時自動分配Read Retry命令）

不支持的 ECC - 如何創建新代碼

ElcomSoft 定期使用新的 ECC 代碼更新數據庫，但內存芯片和控制器的組合太多，供應商也經常更新代碼配置，因此，VNR 具有“代碼字分析”工具，允許暴力破解任何 BCH ECC 代碼字的公式。后面的代碼字可以根據頁結構填充到整個頁面。

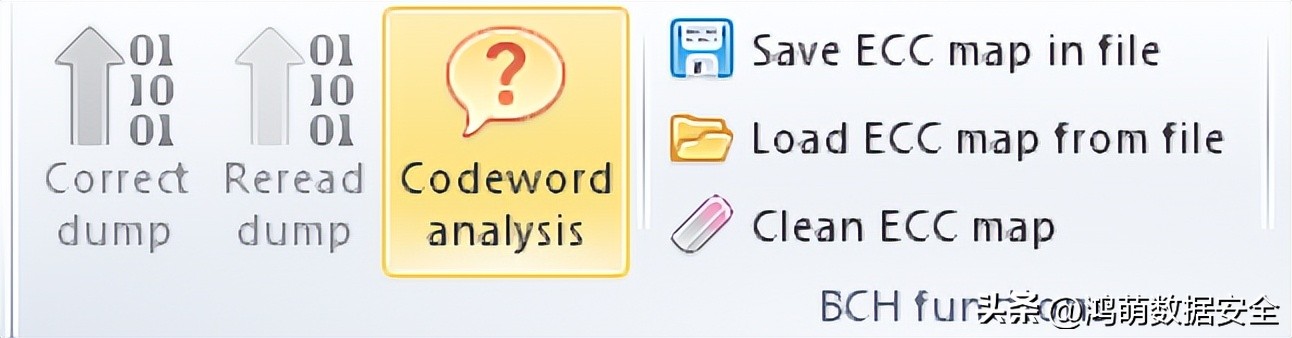

“代碼字分析”功能位于 ECC 工具欄上。

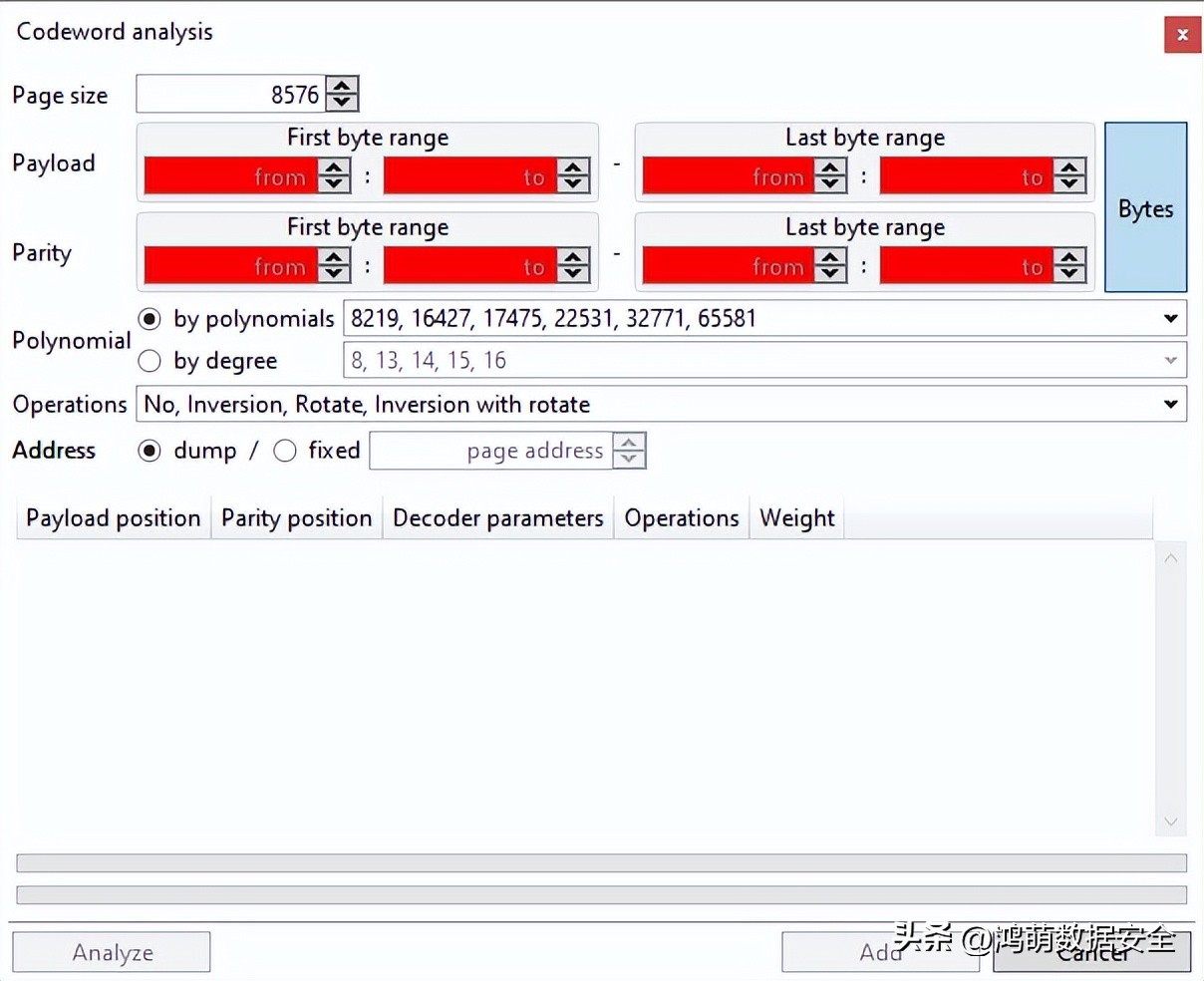

必須指定一組參數才能啟動 ECC 暴力破解過程。

代碼字分析選項有：

1. 頁大小 - 芯片/轉儲的頁大小
2. Payload - 有效負載區域（如果ECC區域的位置不是很清楚，可以設置浮動邊界）
3. Parity - 奇偶校驗區域（如果ECC區域的位置不是很清楚，可以設置浮動邊界）
4. 多項式：
1. 通過多項式 - 對 BCH ECC 的已知多項式進行暴力破解
2. 逐級 - 對 BCH ECC 的所有現有多項式進行暴力破解（過程較長，可能需要 1 - 24 小時）
5. 操作：
1. 無操作 - ECC 沒有任何轉換
2. 反轉
3. 位旋轉
4. 反轉和旋轉 - ECC 具有位旋轉且反轉
6. 地址
1. 轉儲 - VNR 在自動選擇的塊上測試每個組合
2. 固定 - VNR 在特定偏移處測試每個組合

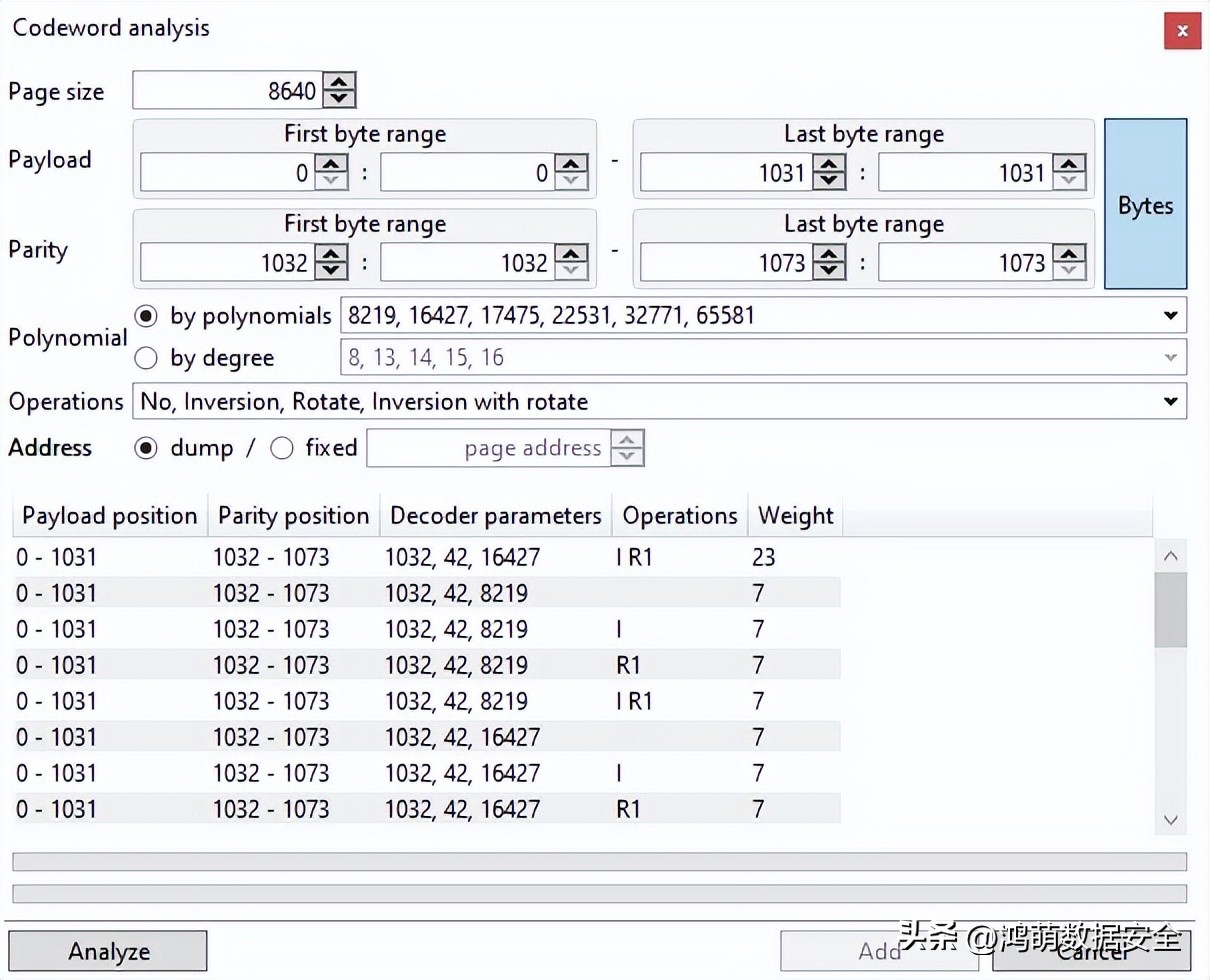

代碼字分析測試所有組合，以便找到正確的 ECC 代碼。

例如：

頁面大小 = 8640

頁結構： DA(1024)+SA(8)+ECC(42)+7x[DA(1024)+SA(4)+ECC(42)]+EMPTY(76)

第一個代碼字 = 有效負載(1032) + 奇偶校驗(42)

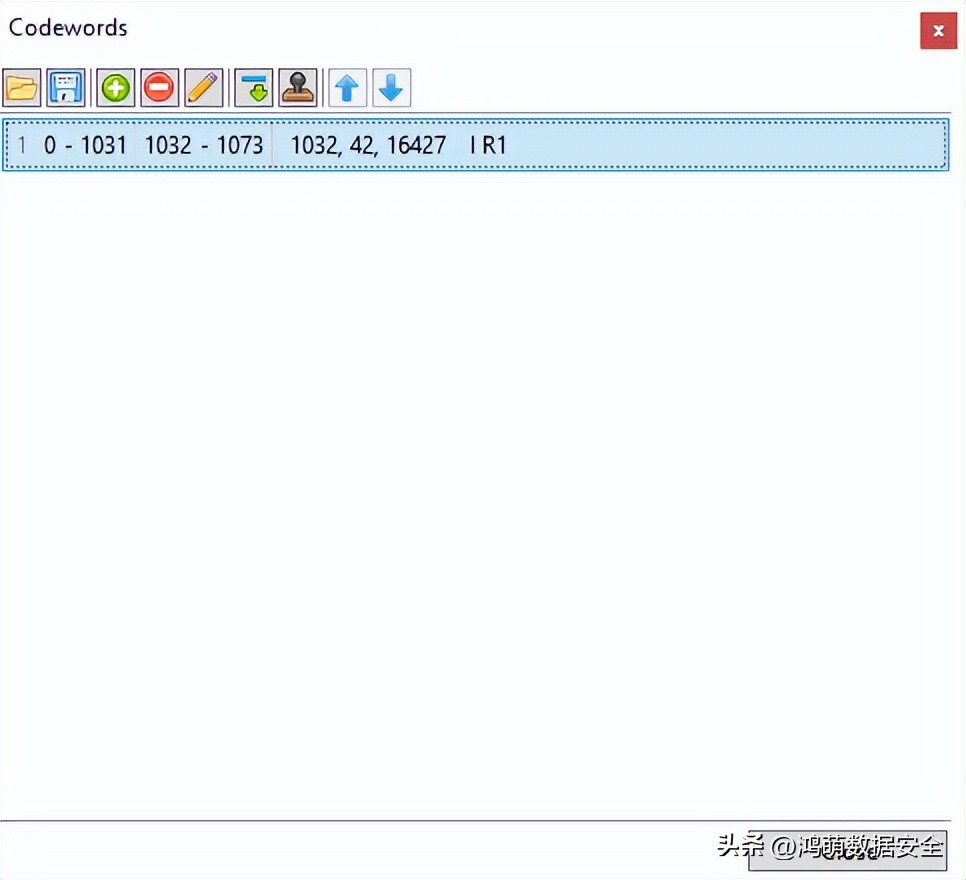

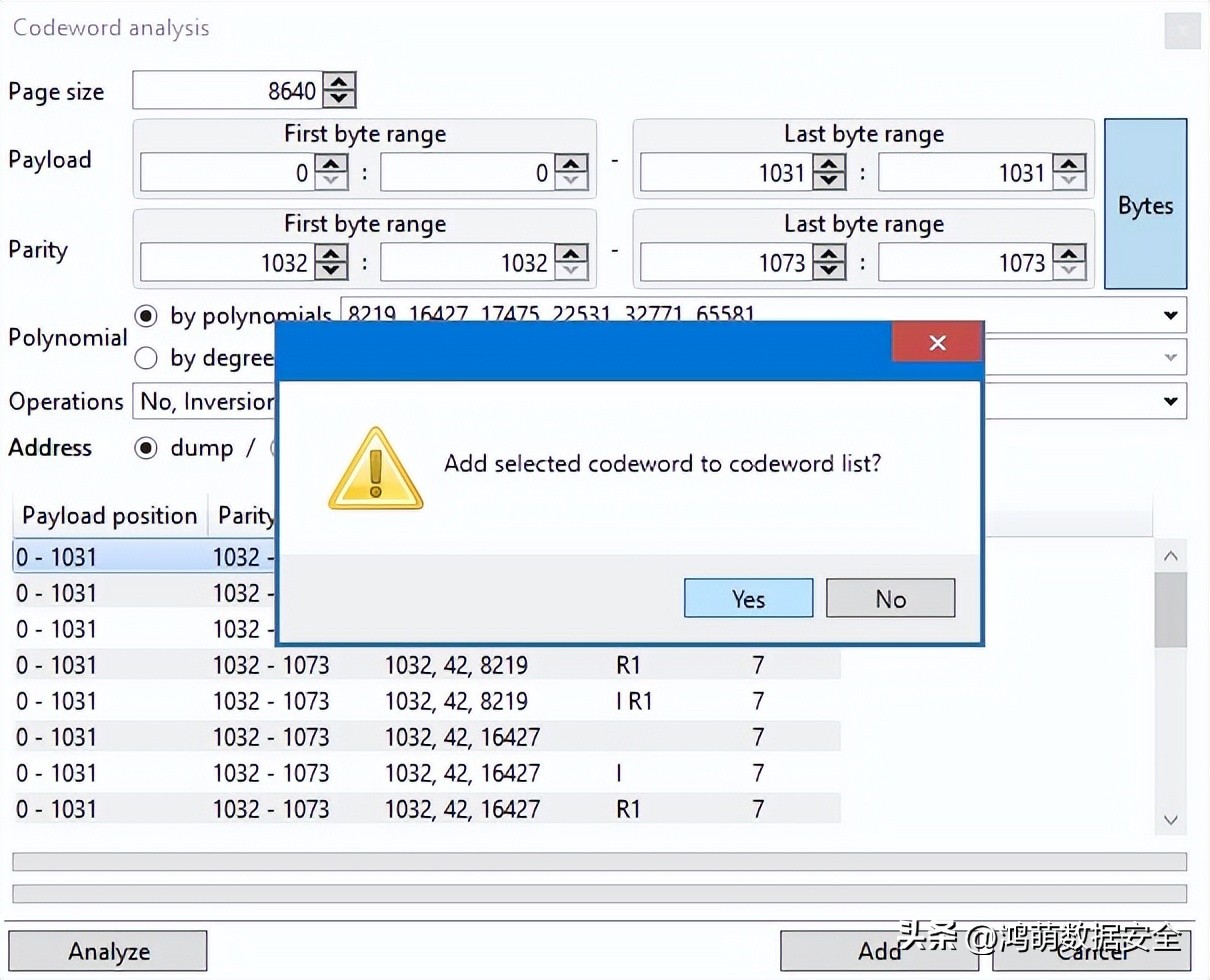

當找到第一個代碼字的 ECC 匹配設置時，其權重通常高于 20。要添加代碼字，只需選擇匹配的設置，然后按“添加”按鈕。

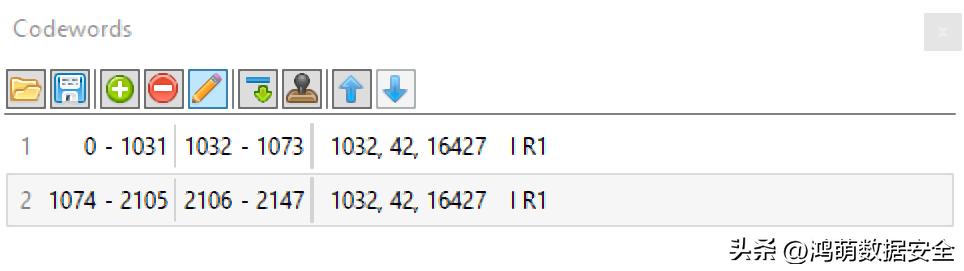

添加第一個代碼字后，需要根據頁結構添加所有其他代碼字。代碼字分析器的主要功能是查找代碼字的參數，而不是整個ECC結構。該芯片頁大小為 8640 ，因此很容易注意到還有 7 個代碼字需要添加。

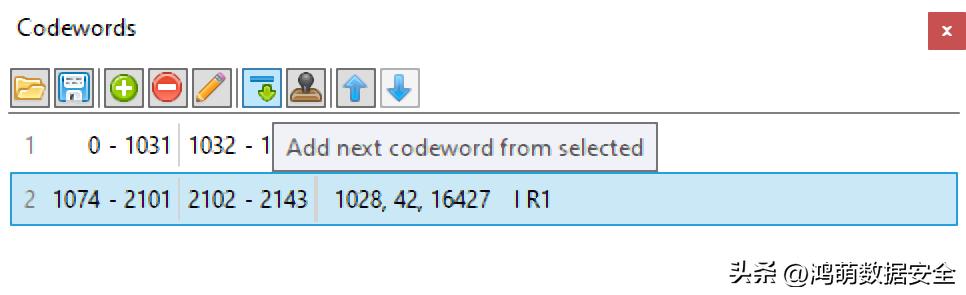

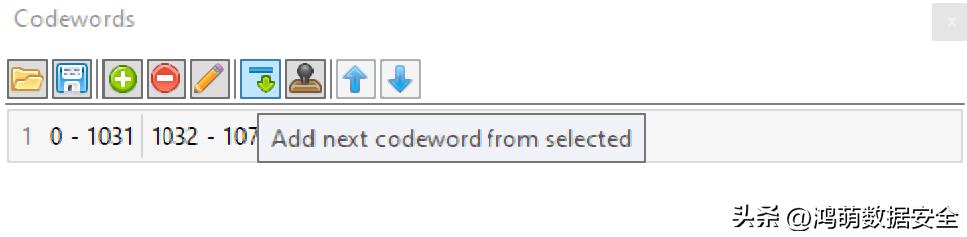

要根據前一個代碼字自動添加這 7 個缺失的代碼字，請單擊下面突出顯示的按鈕

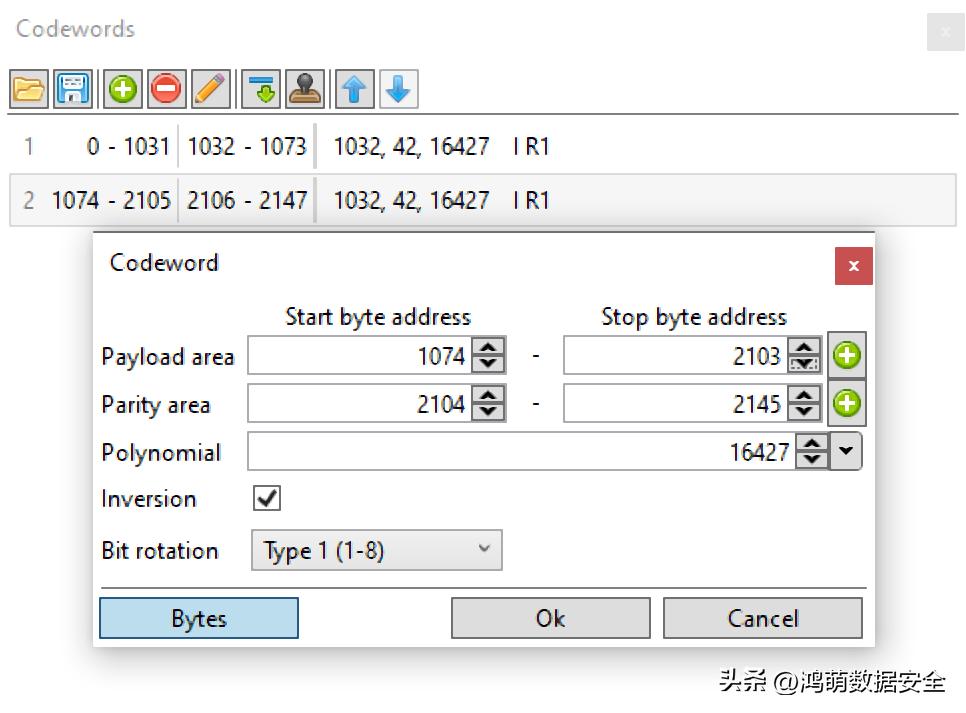

如果備用區域大小因代碼字而異，則需要根據頁結構調整后續代碼字。要編輯代碼字，請選擇它并單擊“編輯”按鈕。

第二個和其他代碼字的有效負載區域小 4 個字節。調整完畢后，單擊“確定”添加此代碼字。

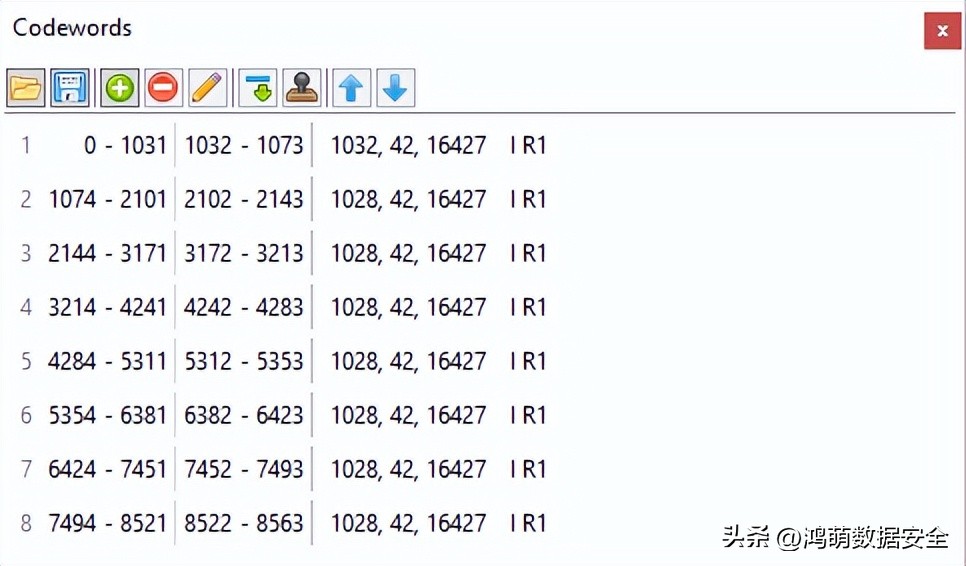

所有其他代碼字都具有相同的結構，因此可以輕松地用當前代碼字來填充。

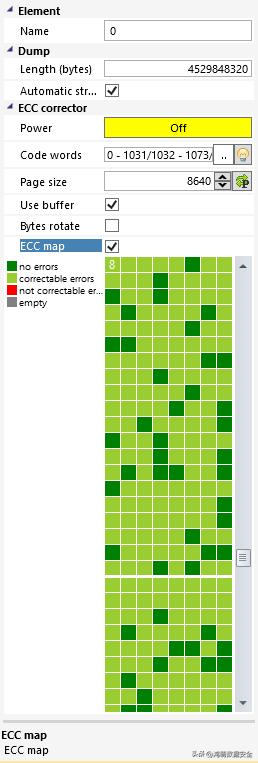

添加所有代碼字后，就可以檢查 ECC 映射了。

大多數頁的綠色地圖意味著代碼字可以正常工作。

如果大多數 ECC 映射元素都是紅色，則意味著 ECC 不正確，必須重新檢查代碼結構。
