具有奇偶校驗功能的 RAID

       RAID 5 利用條帶化和奇偶校驗技術的結合。在 RAID 5 中，數據流被分割成一定大小的塊（塊大?。?，然后依次寫入成員盤。在每一行中，有一個磁盤被指定存儲一定的校驗和，即所謂的奇偶校驗函數，它是根據行中其他成員磁盤的數據計算出來的。當單塊磁盤發生故障時，可以利用奇偶校驗計算出缺失的數據。通過這樣的方式提供了容錯功能。

       RAID 5至少需要三塊磁盤。理論上，磁盤的最大數量不受限制，但在實際操作中，需要考慮到硬件RAID情況下控制器的容量。陣列的容量為(N-1)乘以N塊磁盤組成的陣列中最小的成員磁盤的大小。

       這樣，在RAID 5中，一個磁盤的容量被用來存儲奇偶函數數據，以提供容錯能力。

RAID 5 布局

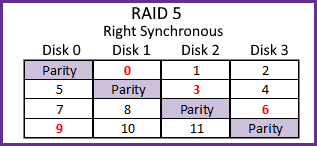

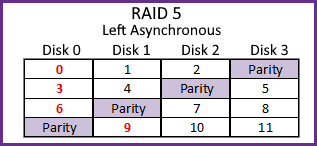

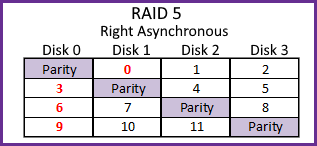

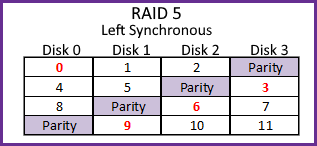

       根據奇偶校驗塊的位置和數據塊的寫入順序，RAID 5有四種不同的類型（注意，在下面的圖中，每行的第一個塊是紅色的）。

      左右數組由奇偶?jí)K如何分布到成員磁盤上決定。同步性和異步性定義了數據塊的順序。

       對于RAID 5的數據恢復，除了考慮塊的大小，起始偏移量和成員盤的順序外，所有這些參數都應該被分析到。

      在 RAID 5 陣列中，寫入大小小于數據塊大小的數據，需要進行以下操作:

• 讀取舊的數據塊

• 讀取舊的奇偶校驗塊

• 將舊數據塊中的數據與新到的數據塊進行比較。每改變一個位，改變奇偶校驗中相應的位。

• 寫入新的數據塊。

• 寫入新的奇偶校驗塊。

      可以看出，奇偶校驗更新會降低系統的寫入性能。

      對于等于或大于由N個數據塊組成的行的大小的寫入，由于不需要讀取舊的數據塊并查找變化，所以寫入速度會更快一些。

RAID 6

       RAID 6 同時使用條帶和奇偶校驗技術，但與 RAID 5 不同的是，它使用兩個獨立的奇偶校驗函數，然后寫入兩個成員盤。通常情況下，其中一個奇偶校驗函數與 RAID 5 中的函數相同(XOR函數)，而第二個函數則更為復雜。奇偶校驗數據有助于在兩個成員盤同時失效時恢復數據。

       創建 RAID 6 至少需要4塊磁盤。陣列的容量是N塊磁盤組成的陣列中最小的成員磁盤大小的（N-2）倍。

讀取速度比單塊磁盤的情況下快(N-2)倍--行中的兩塊磁盤持有奇偶校驗，讀取時無用。這樣的讀取速度值與RAID 5>中大致相同。

        在 RAID 6 中，寫入速度并沒有提高，因?yàn)槊看螌?xiě)入都需要重新計算和更新兩個不同的奇偶校驗塊。RAID 6 是相當昂貴的存儲選項。然而，當它需要一個大的和可靠的存儲空間時，那么 RAID 6 是最好的選擇之一，因?yàn)樗梢栽趦蓧K磁盤發生故障時保護數據。這可能發生在以下情況:

• 陣列正在重建(所謂的重建時間)。

• 由于操作者的錯誤而導致錯誤的磁盤被熱插拔。

數據恢復方面的思考

       當RAID 5中缺少一個硬盤時，會有一定的速度損失，因?yàn)槿鄙俚挠脖P(pán)上存儲的數據必須重新計算。然而，重新計算的速度仍然比讀取一個物理?yè)p壞的硬盤要快得多。因此，您應該避免使用已知物理?yè)p壞（多個壞扇區或類似問題）的硬盤進行恢復。

       雖然 RAID 6 可以由控制器用N-2塊硬盤重建，但我們分析RAID 6陣列時最好還是需要N-1塊硬盤來分析恢復RAID6。

帶延遲奇偶校驗的RAID 5恢復

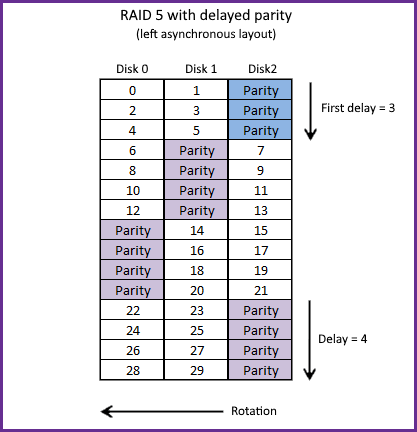

        一些控制器（如HP SmartArray）使用非標準的條帶方案，稱為延遲奇偶校驗（DP）。

       實際上，使用了兩個不同的塊大小，一個用于奇偶校驗，另一個用于數據。奇偶校驗塊大小是數據塊大小的整數倍。因此，在RAID配置中出現了兩個額外的參數--延遲和first delay。延遲參數表示多重性，即一個奇偶校驗塊中適合多少數據塊；first delay表示第一個奇偶校驗塊中包含多少數據塊?？赡艿难舆t值有1、2、4、8、16、32，第一個延遲可以從1到延遲值。

延遲奇偶校驗的RAID的更多細節

延遲奇偶校驗的RAID恢復比上面簡單的模型稍微復雜一些。完整的模型包括起始偏移量，起始偏移量小于一個數據塊。因此，除了磁盤順序，還有7個數組參數:

• 開始偏移量。

• 數據塊大小(對應于沒有延遲的RAID中典型的塊大小)。

• 延遲(一個延遲奇偶校驗塊中的數據塊數)。

• Firstdelay(第一個延遲奇偶校驗塊中的數據塊數)。

• 在第一個塊中的奇偶校驗位置。

• 旋轉，它決定了奇偶校驗塊在數組中的位置變化。

• 數據放置的類型(同步或異步)。

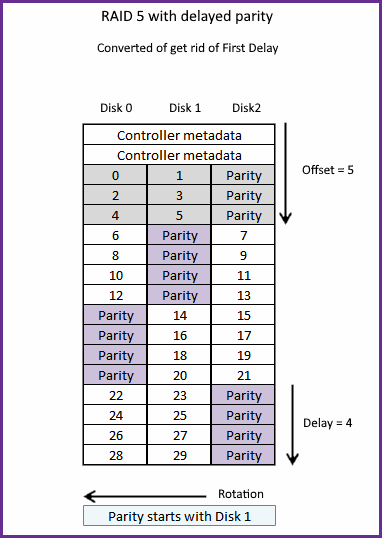

請注意，偏移量和奇偶校驗塊開始的磁盤已經改變。偏移量從2變?yōu)?，第一個奇偶校驗塊的磁盤變成了磁盤1而不是磁盤2。如果無法指定第一個奇偶校驗的磁盤，則偏移量增加，以便切斷奇偶校驗的第一整圈。在這個例子中，應該使用的偏移量是13。理論上講，這樣的轉換會導致一些用戶數據，本來在第一行的數據，不能被工具讀取（由于負地址）。在這個例子中，灰色標記的數據塊，從0到5，都會丟失。如果無法設置奇偶校驗開始的磁盤，我們將不得不使用偏移量為13.在這種情況下，從1到21（含21）的數據塊將丟失。

       在實踐中，控制器元數據而不是用戶數據經常被放置在這些塊中，因此所有的用戶數據仍然可以訪問。

RAID 6 恢復和 RAID 6 參數

        RAID 6布局利用兩種不同的奇偶校驗功能，這有助于RAID 6陣列在雙磁盤故障下生存。盡管RAID6被認為比RAID5更可靠，但控制器故障的概率是一樣的。因此，如果您的RAID6出現故障，這很可能是由于控制器故障造成的。為了從控制器故障中恢復RAID6，您需要知道或恢復以下參數:

• 成員盤的數量

• 磁盤順序以及哪個磁盤是陣列中的第一個磁盤。

• 塊大小。

• 成員盤的起始偏移量。

• 每個奇偶函數的位置。

• 奇偶函數的旋轉。

• 用于計算第二個奇偶校驗函數的算法。

• 奇偶校驗函數的模式。

        我們只有知道這些參數才能成功重建RAID6。

RAID 6 的復雜性

        RAID 6比RAID 5復雜得多。

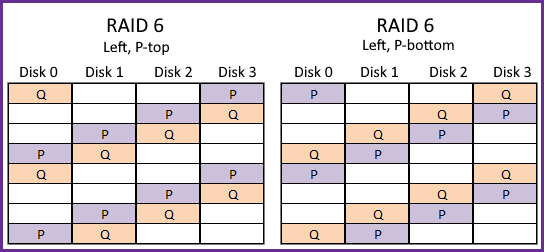

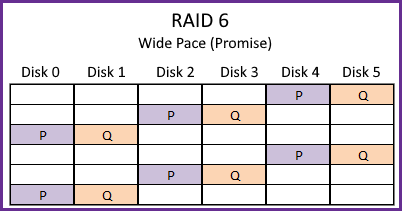

        第一個奇偶校驗函數(XOR，圖中表示為P)自然來自RAID5。然而，第二個奇偶校驗函數(Q)沒有被廣泛接受的標準。通常情況下，使用Reed-Solomon碼或其一些變體。   Reed-Solomon碼取決于輸入的順序。這又產生了四種變化：從左到右或從右到左，以及如果P或Q先計算。有幾種布局的變化，可容納兩個奇偶函數。
