當下，服務器在大中小型企業、學校以及政府機關都有著非常廣泛的應用，服務器宕機也是使用和維護人員最頭疼的一個問題，輕則耽誤寶貴的時間，重則危及數據安全。為此，很多產品的方案商為解決服務器宕機問題也是費勁了心思。很多中小型企業無法承受整個工作平臺冗余的高昂成本，所以，我們必須使用有限設備為客戶設計一套可行的方案來解決服務器宕機的問題。
考慮到群暉NAS在虛擬化方面的發展已經趨于成熟，我們可以使用群暉內置的虛擬機功能結合iSCSI管理的LUN來設計出一套針對服務器宕機的應急解決方案。

二、客戶需求
近日，我司接到客戶委托為其設計能夠滿足他們使用要求的解決方案，該客戶為一家國企性質的設計局，目前有三臺服務器來負責三種工作（分別安裝了金蝶、OA和CAXA），但是并未細化出應用服務器、數據庫服務器和文件服務器。所以，在設計具體方案時，不能僅僅滿足于應急系統的啟動，還要考慮到數據庫和生成文件的備份。
1.設備支持多種RAID級別，并且具備很好的擴展功能；
2.要求設備支持主流的終端操作系統，有開放式的人機交互界面；
3.系統能夠建立不同級別的用戶賬號（包括游客賬號），并且能夠?yàn)橛脩?hù)分配群組；
4.在創建用于共享的文件夾時，能夠針對用戶設置層次分明的權限；
5.除了局域網內使用和管理之外還能夠滿足用戶出差時外部訪問的需要；
6.能夠擴展固態硬盤來保證設備的存取數據的速度；
7.設備能夠在服務器宕機時提供可靠的應急系統，從而使客戶的工作正常進行；
8.支持不間斷電源（UPS）供電，以免斷電造成系統損壞或數據丟失。

三、方案制定
針對以上需求，我們準備采用群暉NAS DiskStation系列，該系列設備不光是一款出色的存儲服務器，它在虛擬化方面也有著不俗的表現。我們可以用NAS管理文件，劃分部門權限層級，設置外部訪問、運行虛擬機。在數據安全方面，群暉NAS還能夠支持多種磁盤的RAID級別，在用戶對于安全等級要求比較高時還可以提供高可用性（雙機熱備）服務。

1.DS1819+作為八盤位網絡存儲能夠支持多種RAID級別；

2.NAS采用網絡界面管理，并且集成了自主設計的操作系統和應用套件；

3.AS系統內部可以建立管理員用戶、普通用戶和游客賬號，并且可以為這些用戶分配群組和權限，權限的層級劃分能夠決定用戶對文件、應用和系統的操作權限級別；

4.AS的網絡管理界面可以為用戶綁定群暉賬號并設置QuickConnect ID用于遠程外部訪問，外部訪問的操作界面和在局域網內使用并無差異；

5.DS1819+支持?jǐn)U展卡搭載NVMe協議的M.2固態硬盤來增大緩存，提升設備存取速度；

6.DS1819+除了可以滿足磁盤冗余，還能夠滿足兩臺機器之間熱備來達到設備冗余的目的。

四、解決方案
網絡存儲能提供超性?xún)r(jià)比的數據存儲解決方案，幫助用戶在解決海量數據安全、可靠、高效存儲的同時為用戶節省成本開支；存儲系統除了擁有專為NAS開發的管理界面，并為系統提供豐富的功能和應用管理，能讓非專業IT進行操作使用。同時擁有高安全性、擴展性的特點。憑借可靠的權限管理機制和系統性能，完全能夠滿足企業對存儲設備的需求。

1. 性能特點

（1）性能強大的集中式存儲解決方案
Synology DS1819+ 是一種4盤位塔式NAS，使用四塊4TB NAS專用盤，組建RAID 5，標稱可用容量是12TB，實際可用能達到11TB左右。如果后期數據量增多，還可以購買擴展柜來擴充使用空間容量。
（2）擴充存儲容量，加速性能
DS1819+支持安裝擴展卡搭載M.2 SDD，固態支持NVMe協議，可以極大的擴展緩存。
（3）更流暢的文件管理與共享
網頁式File Station是一種簡單易用的管理工具，無需對Mac或者PC執行任何復雜的設置，即允許進行直觀的拖放操作，搜索和過濾工具先進，只需要一個鏈接就能方便的進行管理和共享，兼容SMB\FTP\AFP\NFS和WebDAV。還可以把共享文件夾直接映射到用戶的本地電腦上邊，方便用戶更直觀的存儲數據。通過手機或平板上的DS file（可于 Android 、ios 及 Windows Phone 平臺免費取得），探索、管理你所有的文件。有了DS file,無論你身在何處，都能輕松瀏覽并開啟任何存儲于群暉 NAS 上的文件。
（3）私有云實時協作
Office協作套件可以將公有云的便捷性和易用性與私有云的數據隱私及安全相結合，它可以讓你在絕對安全的環境中編輯辦公文件，工作人員可實現無縫的協同工作。
（4）便捷的操作系統和豐富的套件
Synology DiskStation Manager (DSM) 是以瀏覽器為操作介面的操作系統，能讓你簡單地管理Synology NAS。DSM 提供了直觀的使用者介面，使存取和分享文件變得更便捷。Synology 的套件中心里提供了豐富的NAS內部軟件，可用于企業和個人很多方面的使用。
（5）細致的權限管理
群暉NAS支持完整的權限管理——ACL訪問控制權限，能達到和Windows服務器權限一樣的管理效果，可以分層級設定資料夾權限，讓各部門資料獨立，部門員工有區分的訪問存儲在群暉NAS上的資料，亦可列出公共文件夾供大家分享或者只上傳不允許查看等。
（6）安裝布置簡單便捷
群暉NAS安裝十分簡單，維護起來十分方便，同時設備支持硬盤熱拔插，在需更換硬盤時，可以不中斷工作進程。群暉NAS網絡存儲設備可以輕松接入現有的辦公環境，而且無需改變現有網絡構架和裝修，只需給群暉NAS裝上硬盤，接通電源連接上局域網，整個設備的布置加系統的安裝就可快速完成。
（7）性?xún)r(jià)比高
就數據的存儲和管理而論，群暉NAS作為文件存儲服務器，相對傳統的服務器更有優勢，首先其極具競爭力的存儲成本，可以為用戶節省不少開支。群暉NAS的系統軟件是免費使用的，系統后續升級也都免費，操作管理也非常簡單，無需為設備配備專業管理人員。

2. 設計思路

（1）群暉Cloud Station Backup
在群暉NAS里創建共享文件夾，在Cloud Station Server里開啟共享文件夾的備份功能，下載安裝桌面工具群暉Cloud Station Backup，設置本地備份源路徑、NAS端備份目的地路徑，設置備份策略，該工具可根據設置進行單項實時備份。
（2）Iperius備份SQL數據庫
Iperius除了支持常用的備份方式外，還能夠支持多種數據庫備份。事先在群暉NAS為每臺服務器創建共享文件夾專用于備份數據庫，并通過服務器端映射到網絡驅動器把該共享文件夾映射成本地的一個盤符。創建數據庫備份任務，設置備份源時，Iperius能夠自動識別數據庫和附件庫，設置備份源時需要輸入數據庫密碼，設置備份目的地為映射出的盤符，需要輸入該網絡位置的憑據，即NAS的賬戶名密碼。設置備份計劃的時間點和備份完成后的通知，備份任務即可按照預設時間進行。
（3）iSCSI結合群暉虛擬機
上述兩種備份思路都是以備份數據為目的，而第三種思路才是針對服務器宕機后的應急系統。我們首先使用傲梅對三臺服務器的操作系統進行備份，在NAS里創建分別創建三個虛擬機，并把備份好的系統還原到虛擬機。解決了服務器系統的備份后，我們要考慮到系統在運行關鍵程序時會調用或生成文件，而這個路徑不是系統分區，所以我們必須創建一個備用分區，該分區和調用文件的分區數據保持同步，在服務器宕機后，虛擬機內的應急服務器系統的關鍵軟件才能能夠調用到這個備用分區。
這里的備用分區我們使用到了群暉NAS和Windows系統的iSCSi服務，首先我們?cè)贜AS端創建三個LUN并為這三個LUN分別指定Target。然后在服務器端iSCSI發起程序中連接到這個LUN，并為連接到的iSCSI產生的磁盤初始化。針對初始化后產生的分區，我們使用Iperius使LUN分區與關鍵程序的調用目的分區保持同步。
在服務器宕機后，打開虛擬機并連接指定的LUN，并使用該LUN分區充當關鍵程序的調用目的分區，這樣系統即可正常運行。
當物理服務器修復后，斷開虛擬機LUN連接并關閉虛擬機，打開物理服務器并斷開重連LUN，這樣就能保證關鍵程序運行時需要調用的數據始終保持最新。

3. 應急策略

環境搭建：虛擬機里安裝備用的服務器系統和軟件，物理服務器和虛擬機把制圖軟件生成和調用文件的路徑設置為lun的盤符。
環境搭建完畢后，服務器宕機后的應急步驟如下：
1、 物理服務器宕機；
2、 開啟虛擬機后連接lun，正常使用，此時數據為最新；
3、 成功修復物理服務器；
3、 斷開虛擬機lun連接，關閉虛擬機；
4、 打開物理服務器并斷開重連lun，此時數據為最新。

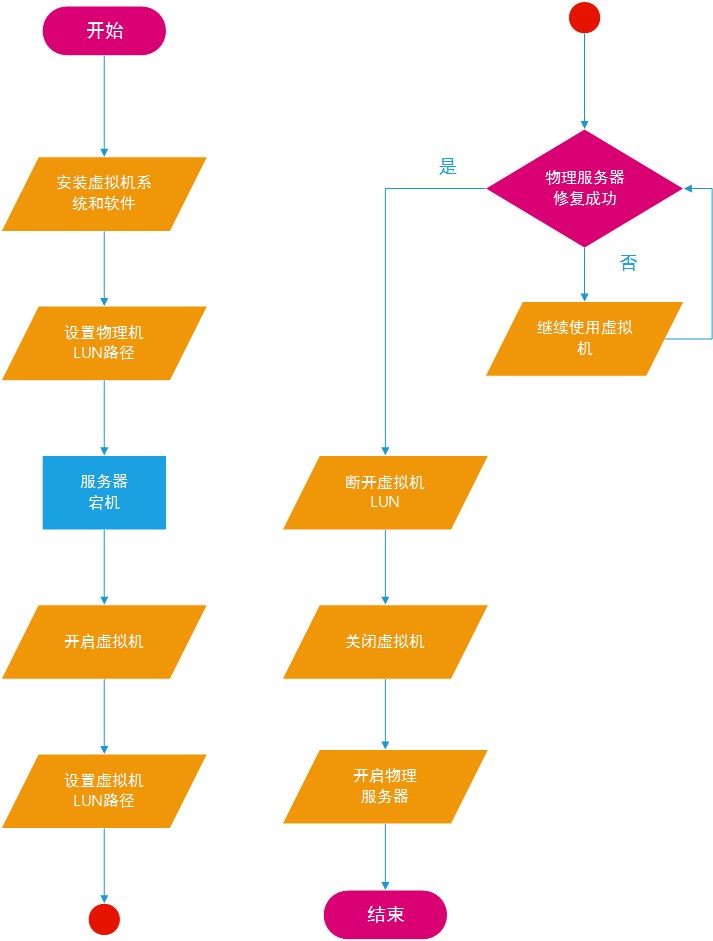

* 詳細流程見應急策略流程圖

五、方案實施
1. 安裝DSM：根據型號下載DSM并為NAS安裝操作系統，按照客戶具體使用需要組件RAID并分配存儲空間，下載必要套件檢驗存儲空間的可用性；
2. 安裝存儲：安排技術人員上門安裝存儲設備，并確保設備的正常運行；
3. 調試網絡路由：根據客戶的要求設定NAS的IP地址、網關和DNS服務等配置信息；
4. 搭建系統環境：為虛擬機安裝備用服務器系統和軟件，設置LUN路徑
5. 測試設備運行：安裝并完成網絡配置后，測試NAS的運行，確保設備能夠正常使用；
6. 培訓客戶：講授使用方法和注意事項，讓用戶能夠更快的上手操作。
