▼包裝

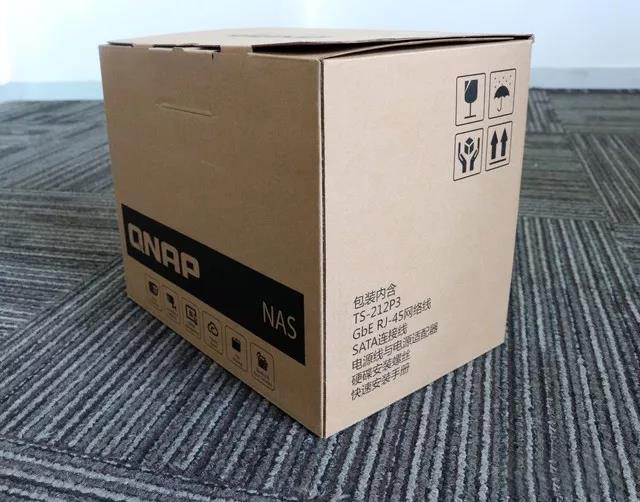

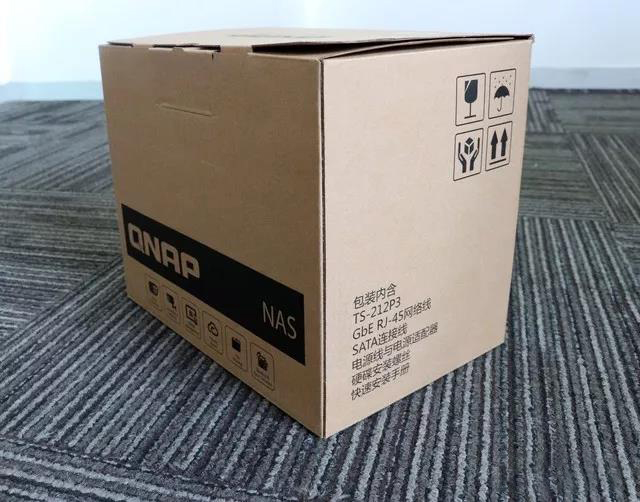

威聯通的包裝與產品的風格渾然天成，外包裝采用傳統顏色，體積較小主打簡約風。在三面均有威聯通QNAP的產品logo，側面為簡單的英文、中文介紹。包裝盒十分堅固可靠，而且內部采用了塑料泡填充，保護了產品，即便是產品經歷了旅途勞頓，拆開包裝依然無恙！

在正面包裝盒上，還寫著該產品支windows、linux、mac和unix四種操作系統，正上方則是威聯通slogen安全數據存儲與備份（secure data storage&backup）。

▼產品全局展示

在揭開外包裝之后，可以看到箱內有白色泡沫為產品減震，而除了主機之外還有另外還有產品的電源線、插頭、硬盤線以及另外一條附贈的網線。此外，盒子內還有1份產品保修卡。

從產品的外形來看，TS-212P3作為一款二盤位NAS網絡存儲，整機大小和重量都十分精致，165.5 x 85 x 218.4mm的尺寸匹0.91KG的重量，大小適中，外觀穩重有質感，適合放在公司辦公桌旁、客廳電視機柜等地方，不占空間還方便靈活，炫彩白的機身成熟有張力，足見威聯通的設計底蘊。

▼狀態燈

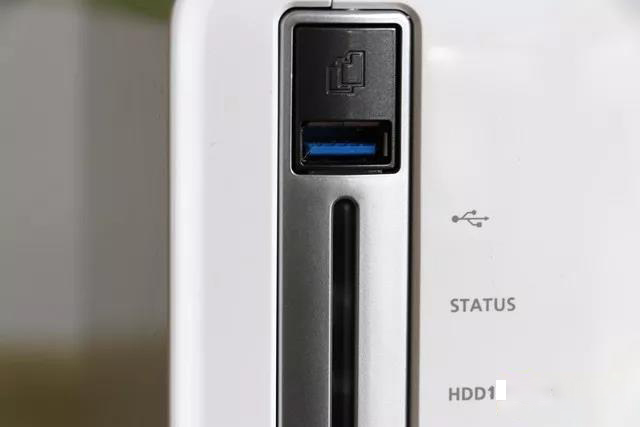

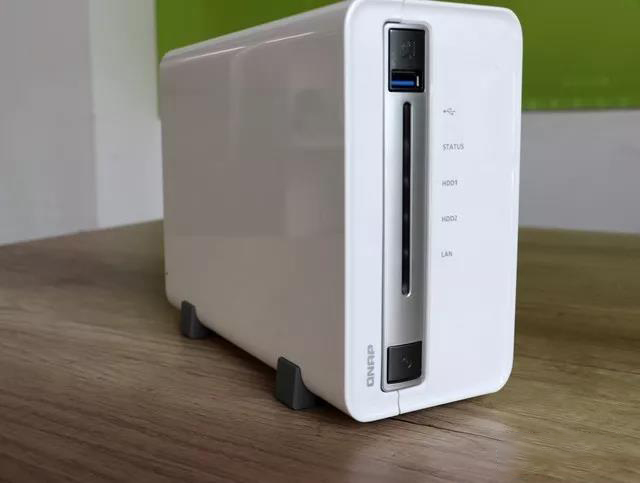

從正面來看，產品有5個LED燈，分別代表USB傳輸、status狀態、hdd1、hdd2雙硬盤和LAN網絡接口狀態，不同顏色代表了不同含義，方便你隨時掌握機器狀態。

隨后，拆開了機器外殼，一探其中究竟。首先使用螺絲刀下掉背部兩顆固定螺絲，然后輕輕向后推動，就拆開了機箱。

▼產品內部細節

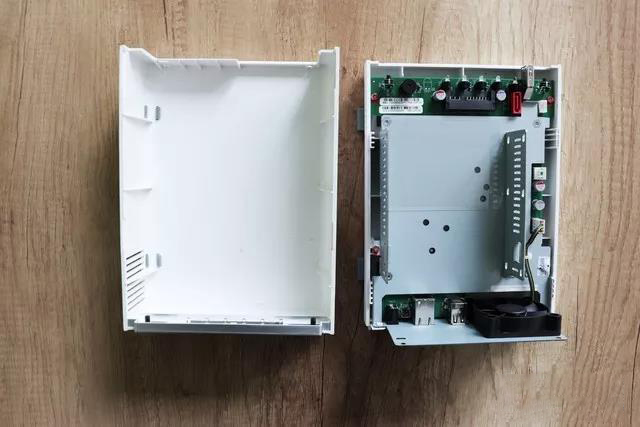

拆開外部機箱，我們可以看到內部的PCB電路板，元器件焊接與硬件細節和產品布。

在此次測試中，筆者使用兩款同樣規格的希捷4TB NAS專用硬盤。將兩塊硬盤對應產品硬盤區，硬盤由兩款金屬板卡住，用硬盤線將其與主板鏈接，重新安裝上產品外殼。

值得注意的是，除了后面板有一個風扇之外，在NAS底部還配有灰色膠墊和散熱口。防滑設計增強產品牢固性，散熱口有效幫助產品散熱。

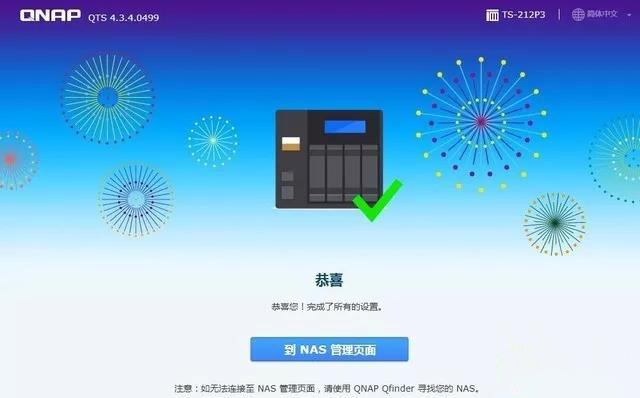

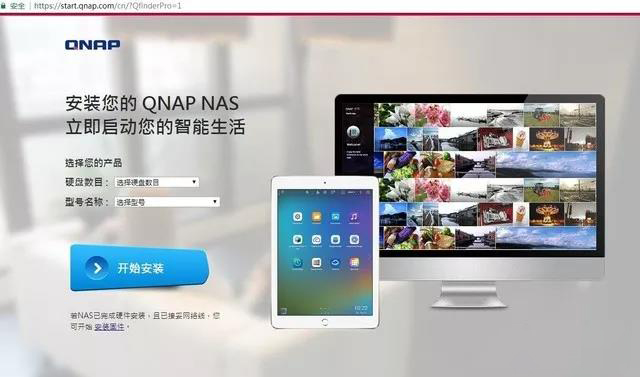

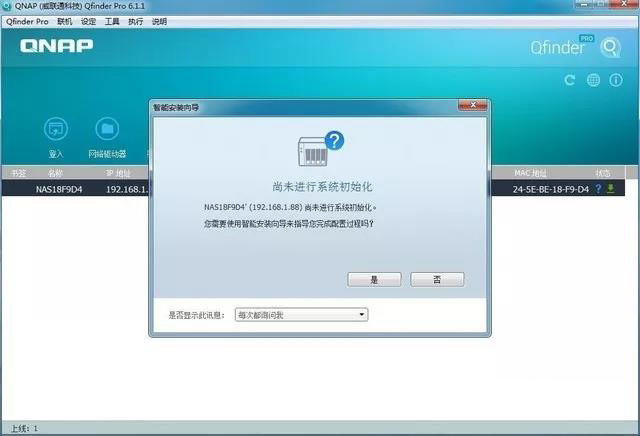

安裝成功后，會來到這個頁面，我們需要對系統進行初始化設置，并會在你的電腦桌面看到客戶端的快捷方式，方便下次打開。需要注意的是，威聯通的客戶端只是作為一個"入口"，不能在這里進行文件傳輸，這也是對穩健安全的一種保障。

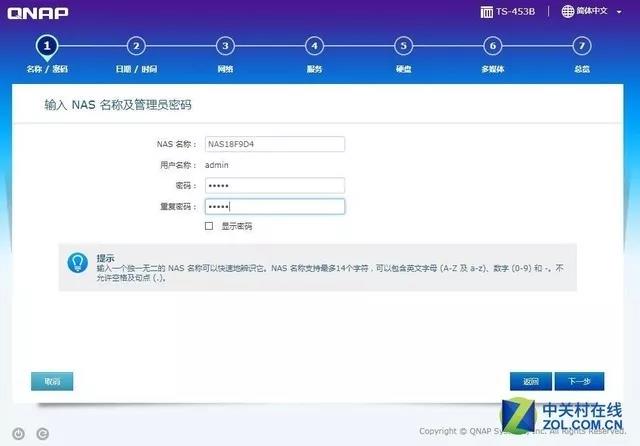

點擊"登入"后，根據向?qū)?，我們來到NAS配置頁面。

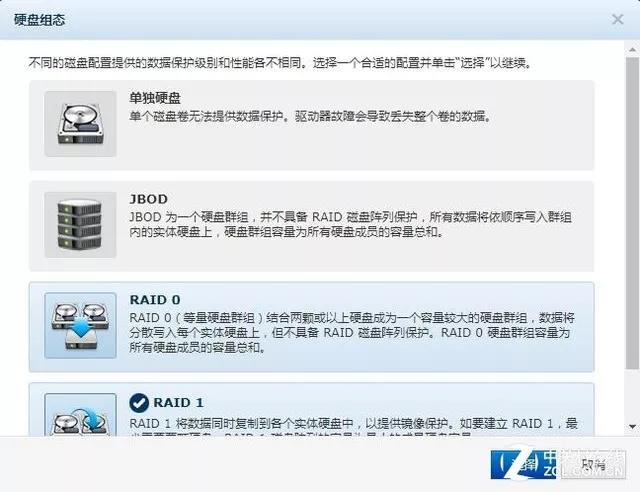

前面的NAS的配置比較常規，諸如時間、網絡等，大多可以直接選擇默認狀態。直至走到"硬盤"標簽下，我們可以根據自身的硬盤狀態選擇需要的配置。

從上圖可以看出，筆者使用了2盤位滿載的NAS硬盤狀態，并與之匹配了RAID1磁盤陣列。這樣的配置也為后面我們做IO隨機性能測試提供了基礎。

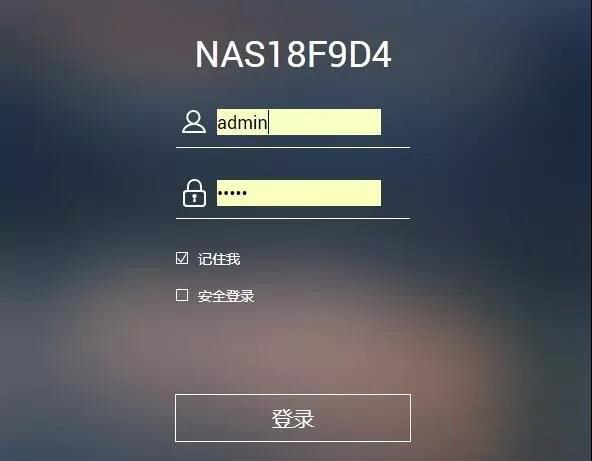

從點擊"登入"后，系統會通過用戶的默認瀏覽器彈出QTS操作系統，這里建議選擇谷歌瀏覽器。然后輸入用戶名和密碼。

瀏覽器登錄模式

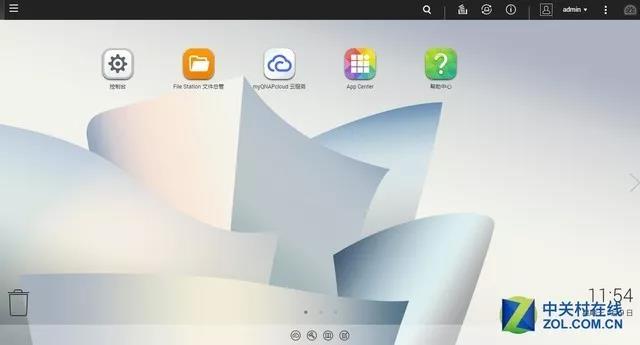

儀表盤

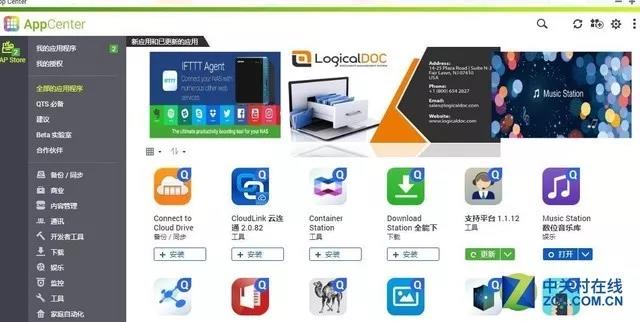

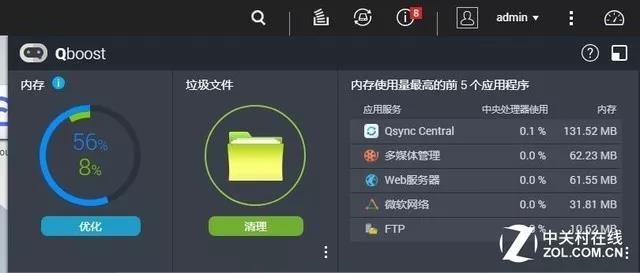

從整個桌面來看，圖形化的設計讓操作更簡單，從細節來看，每個圖標都有自己的屬性與功能，上手十分容易。

iSCSI搭建

iSCSI作為網絡存儲領域內的核心技術之一，以其低廉、開放、大容量、傳輸速度高、兼容、安全等優點受到市場的關注與青睞。iSCSI克服了直接連接存儲的局限性，而且對iSCSI存儲網絡的管理，實際上就是對以太網設備的管理。當iSCSI存儲網絡出現故障時，問題定位及解決都通過以太網來處理

另外，增加iSCSI存儲設備和服務器都將變得簡單且無需改變網絡的體系結構，還可以在不停機狀態下擴充存儲容量。說得簡單點就是使用iSCSI就是把原來硬盤接主板的iSCSI數據線用網線來取代，然后硬盤就可以安裝在任何有網絡的地方了。

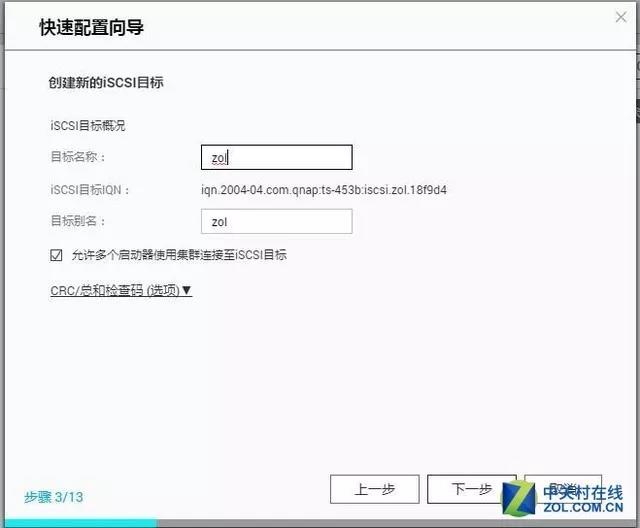

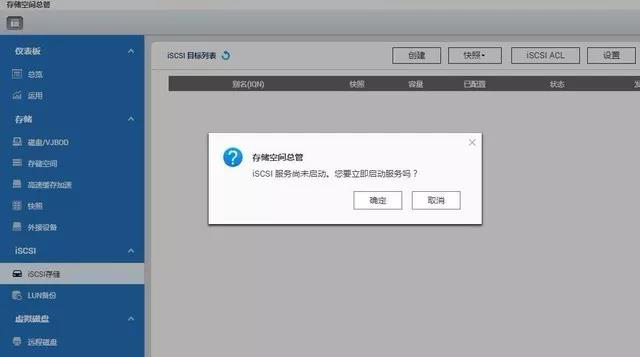

為了更好地幫助大家了解到威聯通TS-212P3的真正性能自然少不了iSCSI搭建和相關的進階功能。下面我們就來看一下iSCSI LUN功能的創建向?qū)А?/span>

新建iSCSI

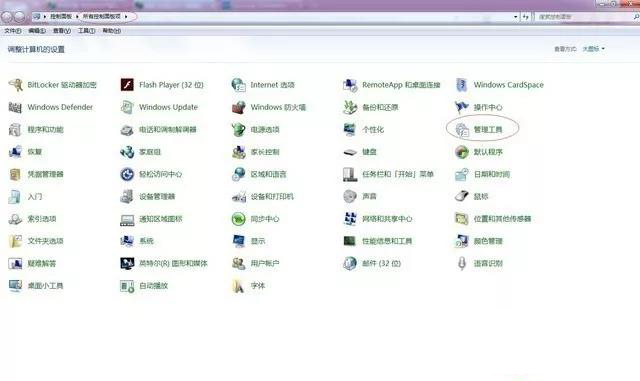

首先，打開控制面板，在"所有控制面板項"中找到"管理工具"。

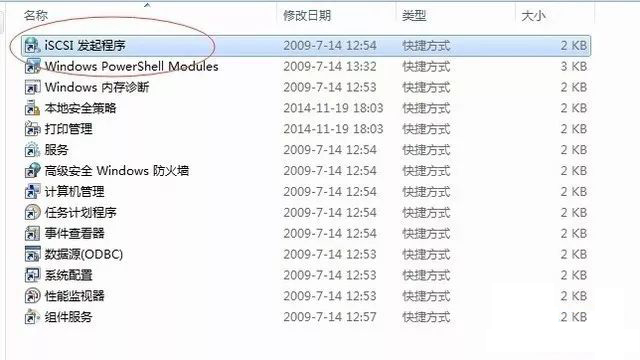

管理工具中，第一項便是"iSCSI發起程序"，雙擊彈出新一窗口，顯示iSCSI發起程序的屬性。

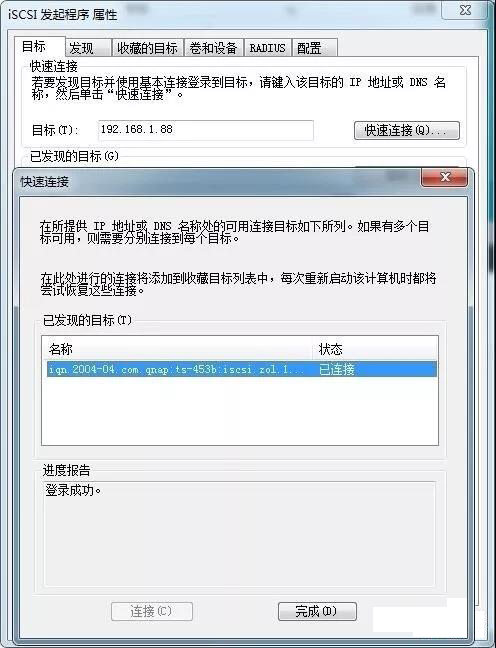

進入iSCSI程序發起中，打開QNAP客戶端，我們會在第三欄中看到IP地址，鍵入到windows系統中，點擊快速鏈接，便將二者相連。

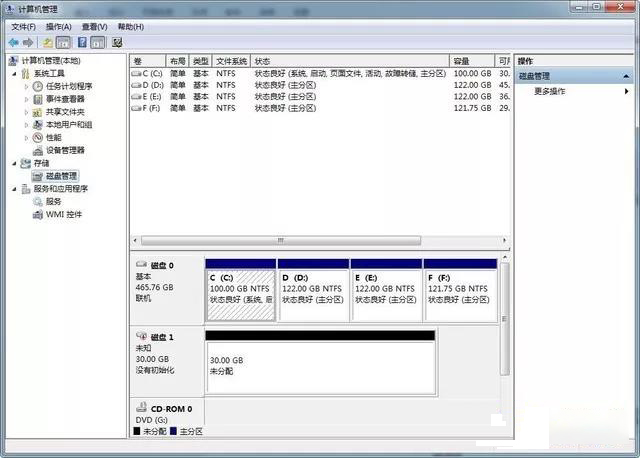

然后以同種方式，進入到"計算機管理"界面，點擊存儲開始對新建磁盤格式化。如上圖中"磁盤1"。

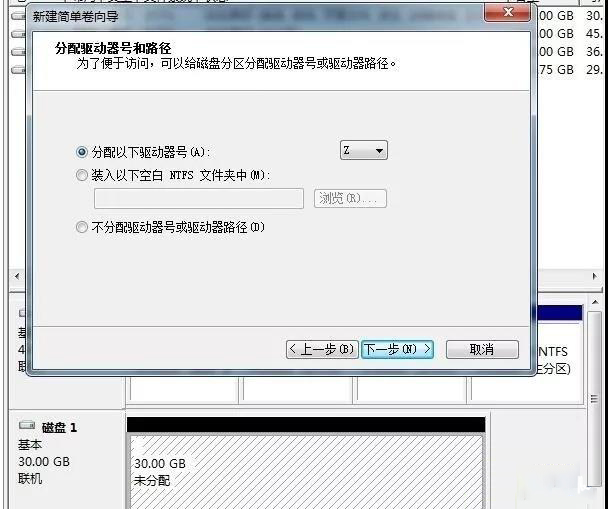

格式化成功后，右擊未分配的磁盤，會出現新建簡單卷等選項，選擇新建簡單卷。就可以進入新建簡單卷的向?qū)ы撁?。如上圖所示，在向?qū)нM程中，筆者將新磁盤命名為"Z"。

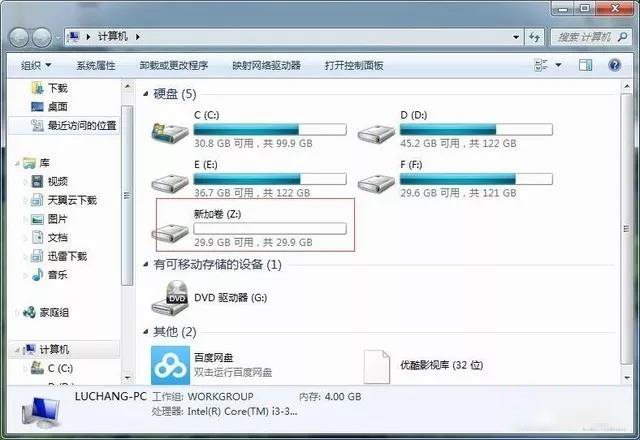

截止至此，點擊我的電腦（或計算機），我們就能看到在筆者的電腦中新增了一個"Z"磁盤，大小為30GB。可以說ISCSI LUN具有低廉、開放、大容量、傳輸速度高、兼容、安全等諸多優勢，輕松將NAS中的存儲空間"搬"到了電腦中，不可謂不方便。

網絡映射功能

通過建立ISCSI的模式構建NAS硬盤與PC端的鏈接雖然具有普遍性，使用于任何機型，但是對于小白來說，還是略顯復雜。

為了更好的幫助小白用戶建立磁盤在PC端的映射，威聯通設計了"添加網絡映射磁盤"功能，幾乎可以實現一鍵映射。

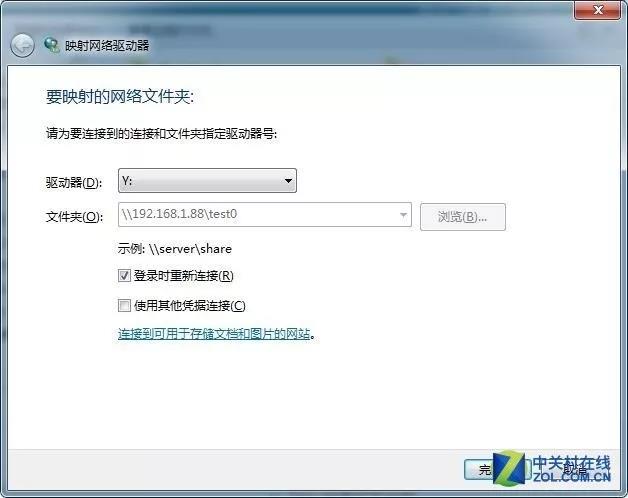

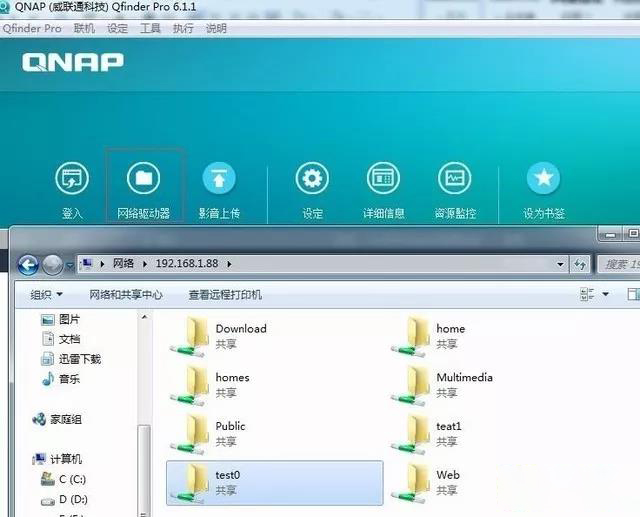

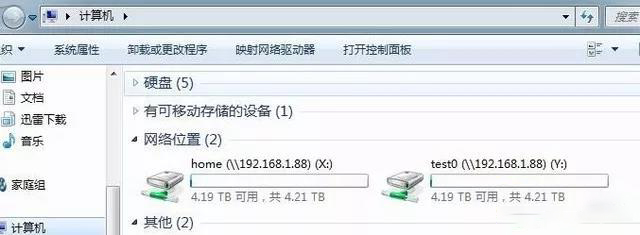

首先要打開QFinder（如筆者的為QFinder Pro 6.1.1），然后單擊"網絡驅動器"，彈出如上圖所示文件夾。然后選擇你自己需要的文件夾右鍵，選擇"映射網絡驅動器"確定文件夾名稱，就可以在自己的PC端看到這樣的網絡位置，輕松完成對PC容量的擴展。

IO性能測試

完成了對威聯通TS-212P3 的整體了解后，筆者試圖對其IO性能進行測試，這里選擇用業界認可的IOMeter 2006.07.27.win64.i386版本來完成磁盤子系統性能的測試并使用定制的Excel宏來完成數據分析。

Iometer是一個工作在單系統和集群系統上用來衡量和描述I/O子系統的工具?？梢员慌渲脼槟M任何程序或者基準測試程序的磁盤和網絡I/O的負載，或者用來產生整個綜合的I/O負載。

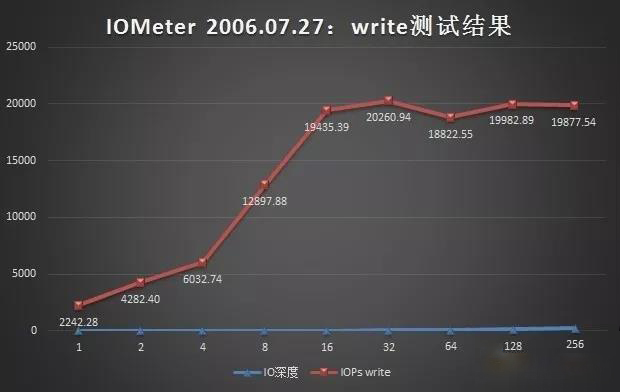

它也可以用來產生并測量單系統或者多系統（網絡）的負載。測試將以4kb大小文件為標準，先后進行三次隨機讀寫，取平均值。本次測試的硬盤是由2塊4000GB的Seagate企業級NAS機械硬盤組成RAID1進行測試。

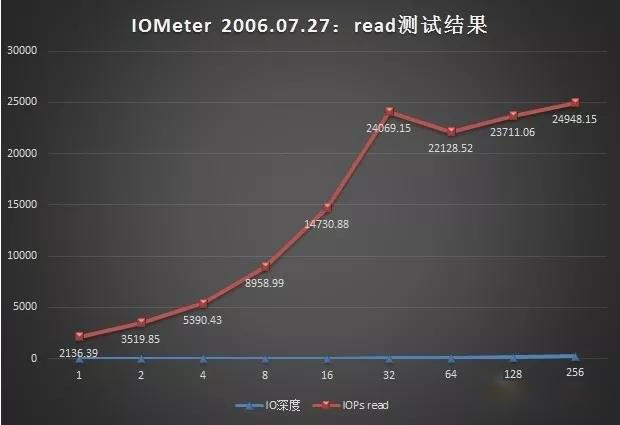

讀取測試結果
