看達人怎樣用群暉DS1517+搭建視頻工作室
作為一個視頻制作大拿，手頭有個十幾斤甚至幾十斤的硬盤、陣列箱都不足為奇，視頻素材存儲分散而雜亂，多臺工作電腦數據交換使用，還要定期人工整理歸檔，麻煩不說，關鍵還日日擔憂一夜一夜熬出來的視頻大作突然哪天就隨著GG的硬盤一起say拜拜了……直到群暉NAS的到來，終于可以安心做視頻了！
匠人精評|你需要一套集中存儲設備!-群暉DS1517+視頻工作室解決方案搭建手記
來源：影像匠人
作者：靳迪
部分內容因篇幅原因有刪減

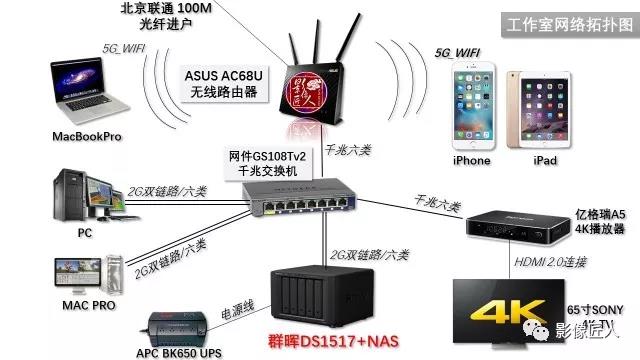

如何構思NAS的拓?fù)渚W(wǎng)絡
工作室內部網絡基于一只八口支持鏈路聚合的千兆網絡交換機，足以滿足目前設計要求：一臺PC、一臺MAC PRO、一臺NAS的需求、一個4K播放器的需求。交換機外網通過AC68U千兆網絡接駁，可以將交換機當做二級網絡。其他的無線設備都走AC68U的5G或者2.4GWIFI信號。這樣既可以滿足交換機網絡內的各個設備訪問互聯網也可以讓工作室所有設備連接NAS進行數據交換。
關于組建NAS系統的設備考慮

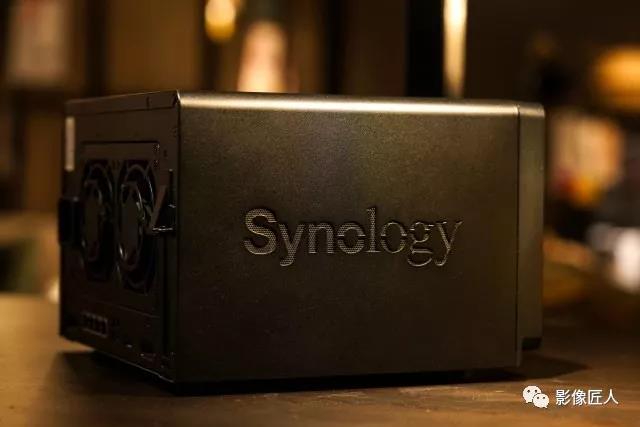

近幾年的視頻內容處理形式有所革新，但是視頻素材體量還是比較大，主力機型微單拍攝的4K素材基本上1小時也有64G左右，每次外拍創意短片類項目都會有300G到500G左右，風光類短片基本上都在1T左右（大量延時拍攝素材）。NAS至少需要滿足20~30T左右量級，四到五盤位盤位比較合適，因?yàn)榭紤]到多機處理調用素材，支持鏈路聚合也是很重要。這次選擇了群暉的這款DS1517+。

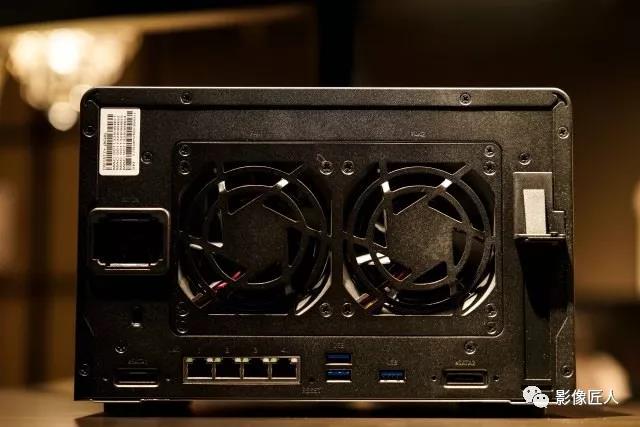

背部接口，雙9寸扇子設計（可更換），電源適配器被安置在箱體內。4個RJ-45 1GbE網卡口、雙eSATA擴展接口、前后四個USB3.0接口，帶有防盜鎖口。

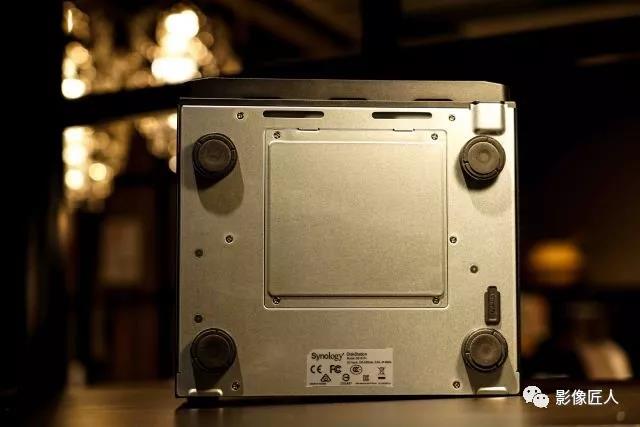

底部四個腳墊，比較扎實，減少五塊硬盤帶來的共振噪音。

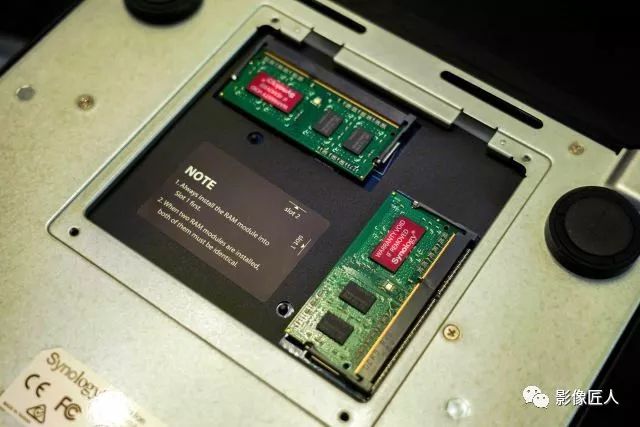

鐵蓋板打開時內存槽，8G版本內帶了兩根4G雙通道，最高支持16G（8G*2）。

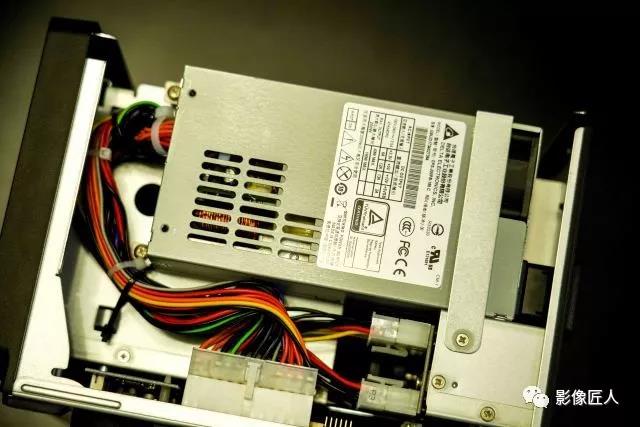

DS1517+內載200W臺達電源，臺達擅長制作服務器電源穩定性不用質疑

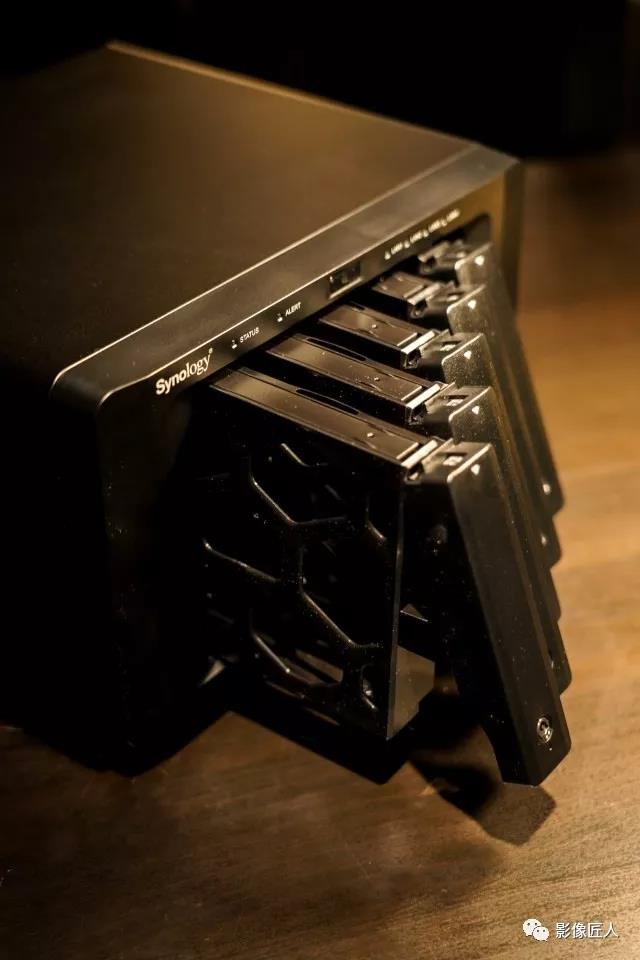

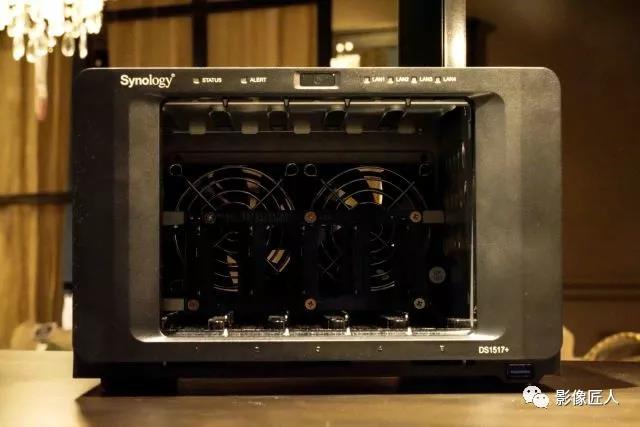

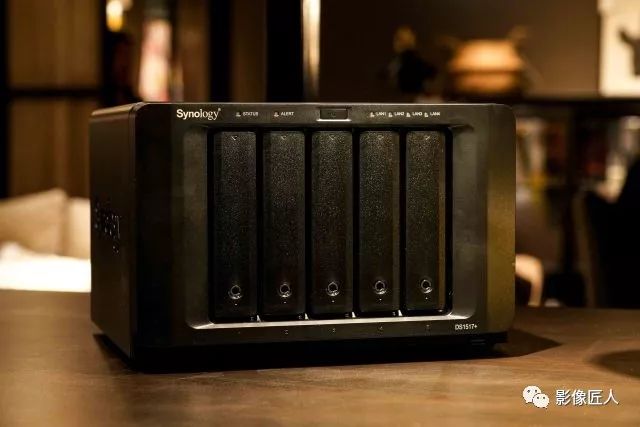

DS1517+五盤位抽屜設計
抽屜內側的風扇可以貫穿這個硬盤槽體，方便散熱

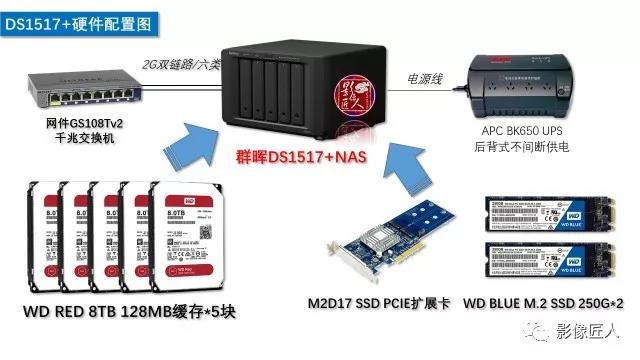

DS1517+存儲配置計劃
在給DS1517+添置存儲設備時候也做了諸多考慮，其一是關于容量，因?yàn)榭紤]會存儲視頻素材剪輯制作，容量盡可能大，穩定性也一定要放在第一位，其二計劃增加SSD緩存擴展，提高快速隨機讀取的效率。
硬盤的選擇
這次為DS1517+添置硬盤優先考慮西部數據NAS專用紅盤8T產品，性價比和性能較為平衡。
SSD緩存提升

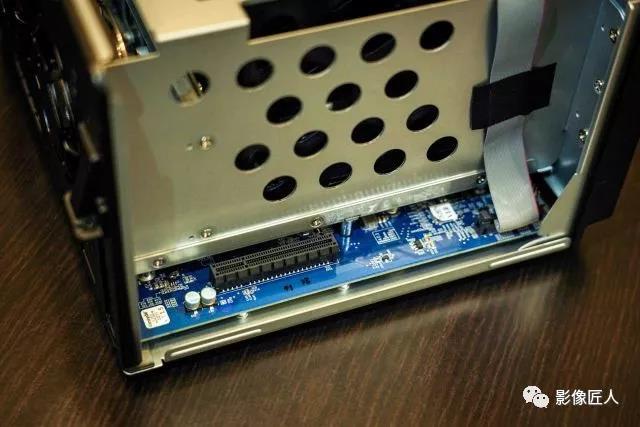

打開DS1517+帶有一條Gen2 x8 PCIE插槽
群暉自家出的M2D17 SSD擴展卡

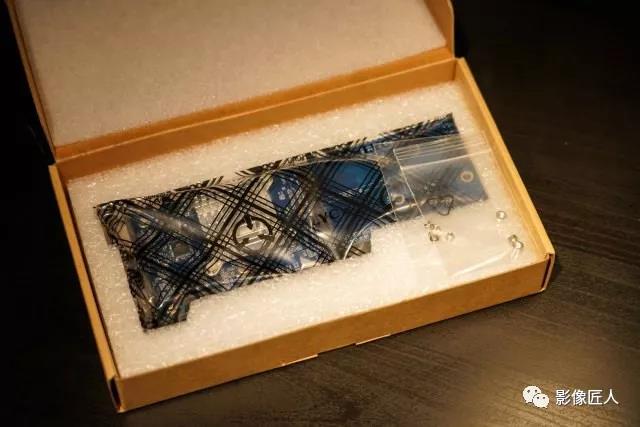

紙殼包裝打開之后是擴展卡本體以及螺絲螺柱

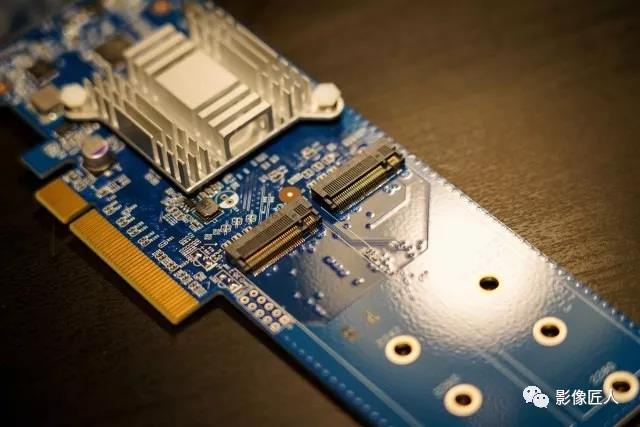

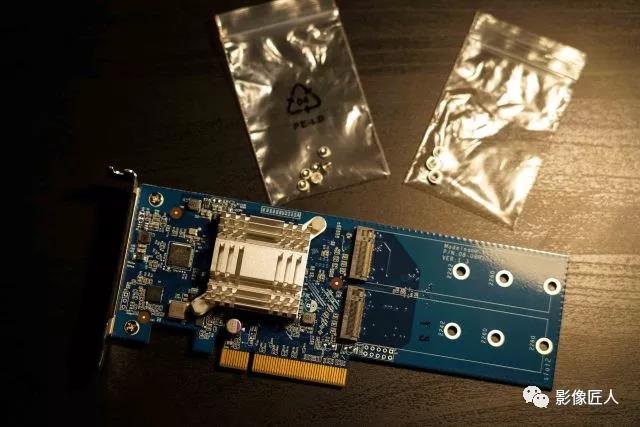

M2D17電路質感縝密，大廠作風
M2D17支援兩根2280/2260/2242卡片

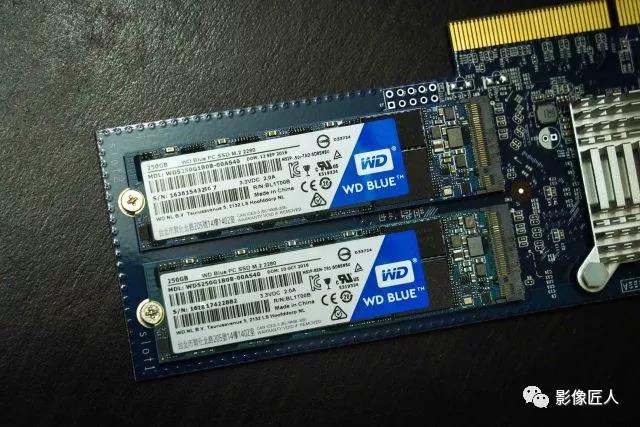

安裝好的WD BLUE M2 SSD 250G

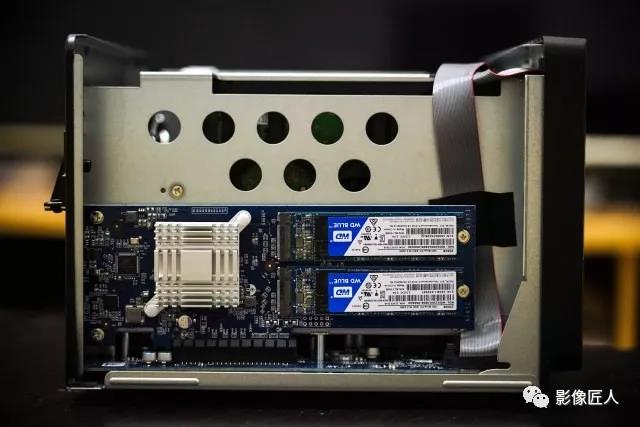

裝載在DS1517+的狀態

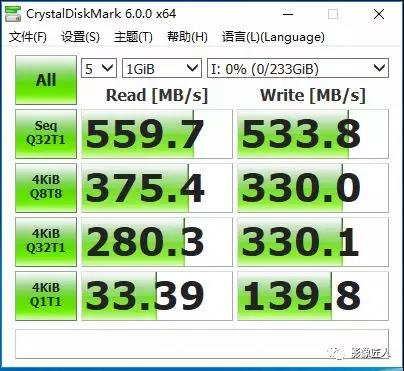

WD BLUE M2 SSD CrystalDiskMark測速成績

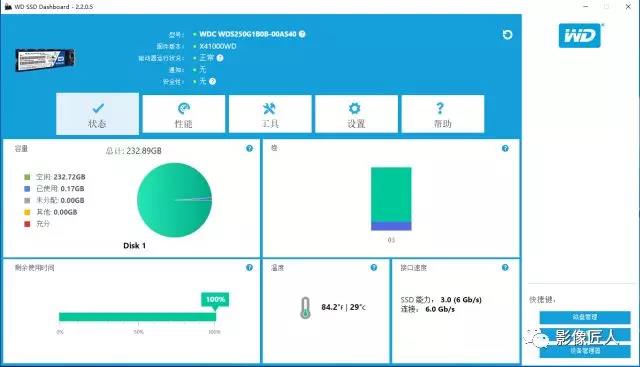

WD SSD Dashboard(WD儀表盤軟件)可以監看SSD狀態

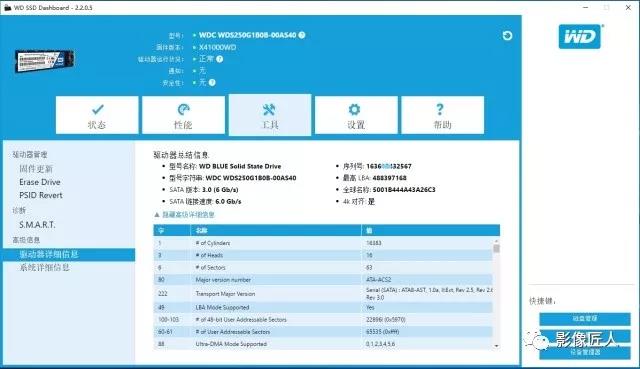

軟件也可以監看SSD詳細數據
教程：設置SSD緩存（略）
兩塊WD藍盤M2 固態硬盤組合的SSD緩存，在視頻后期還在做中，可以提高隨機訪問性能。在處理多軌道頻繁讀取的素材中，加快了反應速度，從而提高處理視頻的反應效率。工作室搭建后期系統，可以只安裝系統SSD，視頻素材以及常用的包裝素材，完全都可以存儲在NAS中調用。而SSD緩存在NAS中的加速讓實際用起來感覺更像是在操作本地的視頻工程項目。
多機訪問使用的多鏈路聚合功能（Link Aggregation）
Link aggregation（鏈路聚合）技術可以組合局域網接口，通過聚合多個網口提高了NAS的帶寬，并提供流量故障移轉以在連接終端的情況下保持網絡速度。對于網內多終端處理NAS中的素材也提高了效率，過去單一的存儲設備只可以點對點處理，而NAS的網絡存儲功能，可以實現多個設備同時訪問讀取素材，這讓各個部門協同處理素材提供更大的幫助，多路吞吐也不會“傳輸堵車”。實測千兆環境下每臺終端同時讀寫都可以跑滿1000M帶寬（每臺設備讀寫約100MB/s左右）。
教程：如何設置鏈路聚合？（略）
視頻制作應用環境應用
處理大部分視頻采用PC端Adobe Premiere、After Effects、達芬奇調色等處理，MAC端多用Final Cut ProX。項目結束后一般都會做最少兩個COPY，回到工作室中做好分類復制到NAS當中。NAS作為“工作盤”，所有后期終端都可以訪問操作，項目結束后會將成品以及Project文件一并冷備份到外置移動硬盤當中。

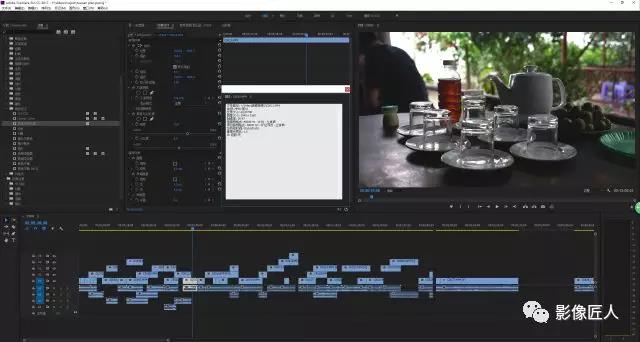

PC端PR可以多軌實時處理NAS中的4K 100M碼率素材
PC非編機配置
CPU：Intel 7700K
散熱器：HR02
內存：Gskill DDR4-4000 16G*2
主板：ROG M9H Z270
顯卡：EVGA 1070
電源：Seasonic X-650
主盤：WD Black M2 SSD 250G
網卡：Intel I350T4（雙鏈路）

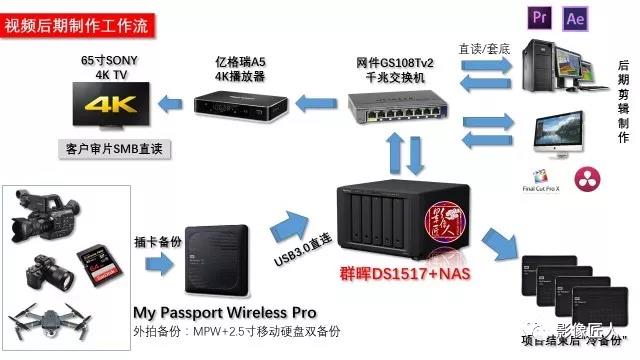

視頻后期制作工作流
目前大部分拍攝機型都在采用SD卡的存儲介質，如在野外就可以用Wireless pro現場插卡COPY，回來之后可以直接插到DS1517+前面板的USB3.0上執行COPY。當視頻的后期剪輯以及調色、包裝都結束后，會統一生成最終文件，工作室內的4K播放盒可以直接調取NAS中的視頻成片，直接在電視播放NAS的素材。這個不僅僅是正片審片，我在旅途行進中拍攝的視頻、照片片段都可以利用SMB、DLNA等協議直接在電視上觀看查閱。當然我在外邊，也可以通過外網訪問NAS的素材內容。
DSM系統協同辦公應用
DSM系統豐富的軟件支持，其中包含不同的套件滿足我們不同的各式各樣需求?？梢宰约捍罱▓D片服務器、郵件系統、音樂站、電影庫、甚至網站都可以在DSM中實現，正是因?yàn)槿绱巳簳熃?jīng)常都被人稱為“買軟件送硬件”。應用很多，我挑了兩個用的最多的圖片、云筆記功能介紹一下。
豐富的套件市場
Photo Station在線圖庫

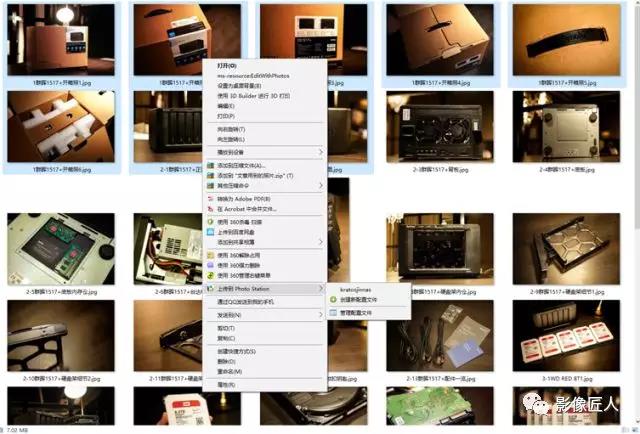

安裝好Photo Station后，可以在電腦端右鍵上傳

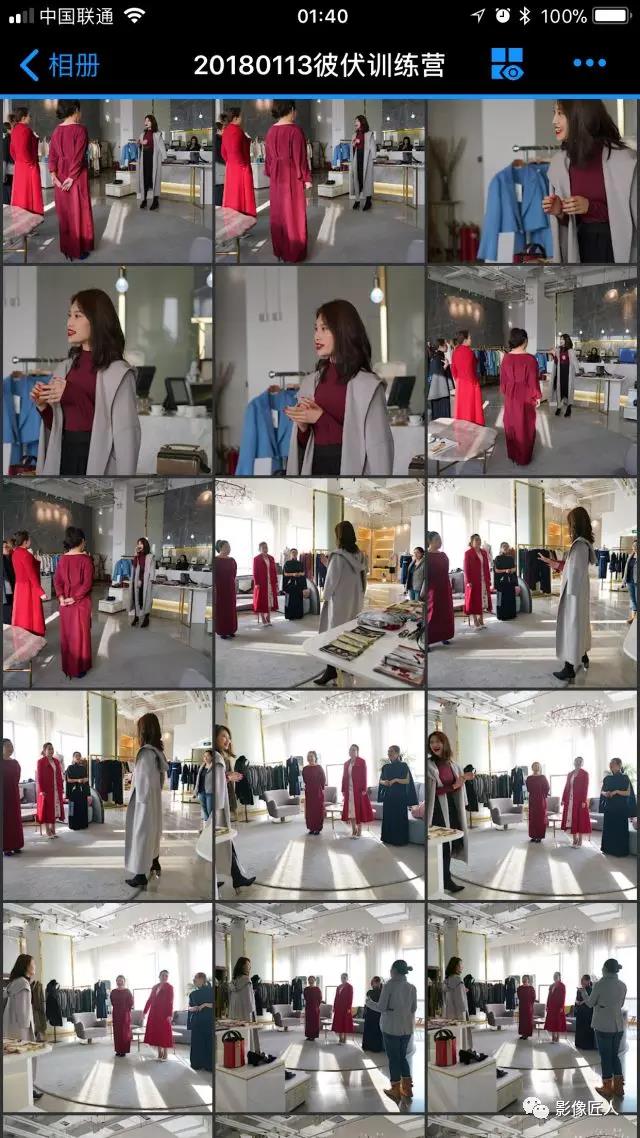

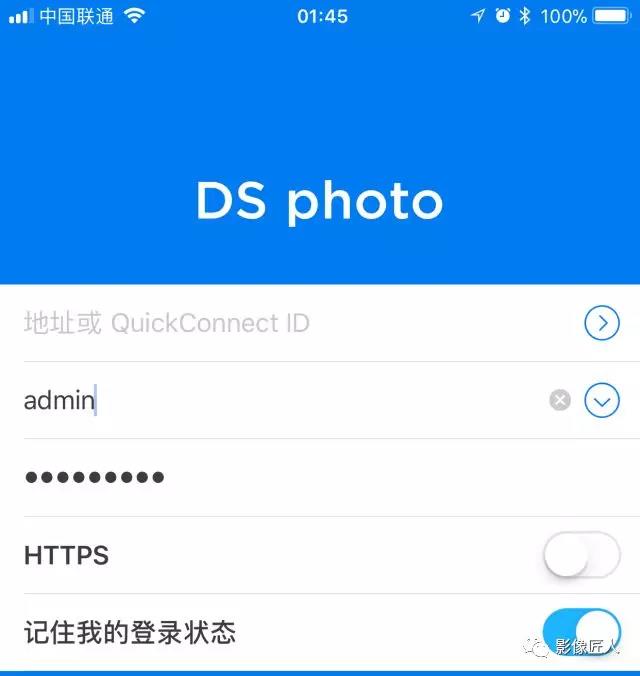

手機端DS Photo登錄，可以外網通過QC ID訪問
在本地網絡內訪問速度很快，幾乎是秒開

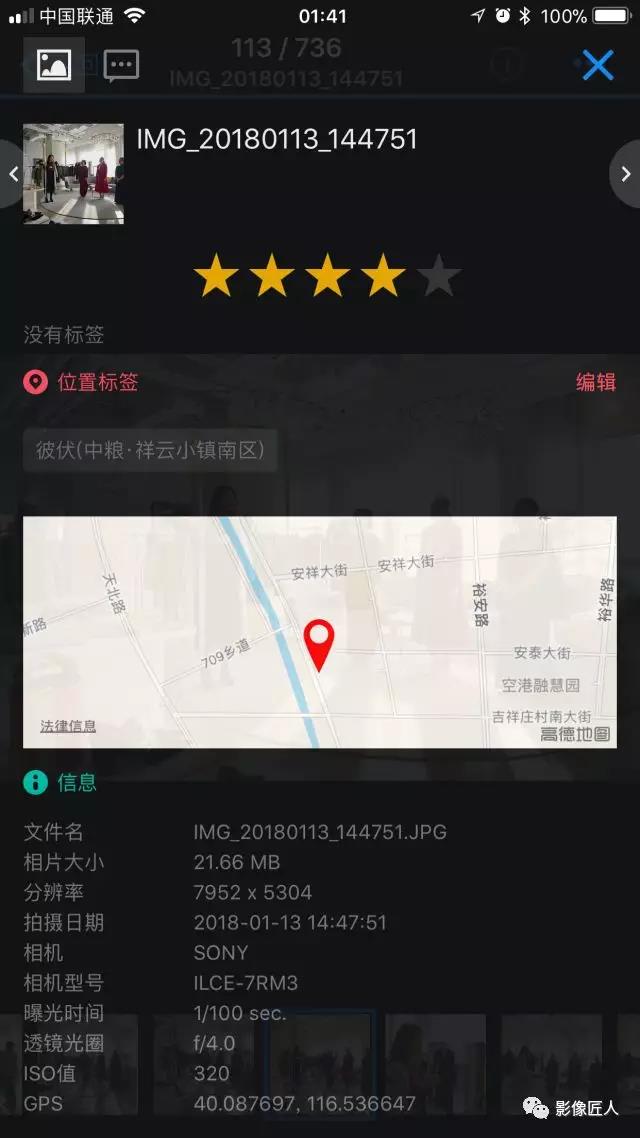

照片點開之后，很方便查看Exif和地理位置信息（也可以自己標注位置）

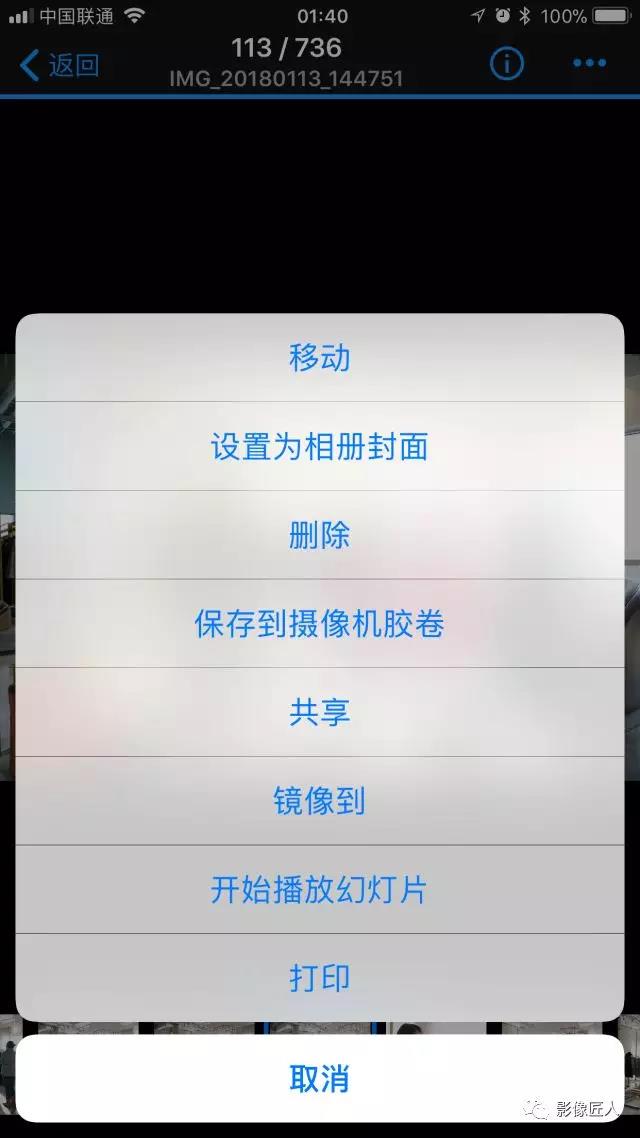

可以選擇常規的拓展功能操作
Note Station記事本系統
這個軟件很精煉，功能該有的都有，感覺很像印象筆記，并且支持移動端和電腦端。支持導入印象筆記內容，私有的記事系統不用擔心內容被公有網絡窺探，并且沒有空間限制。

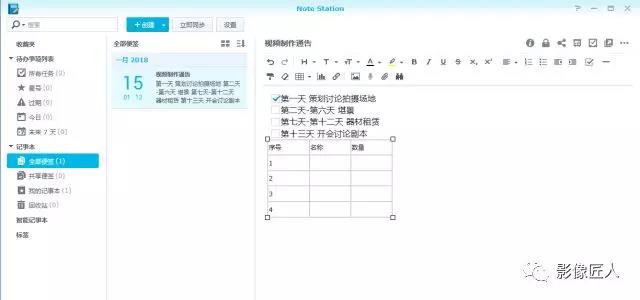

Note Station非常方便的一套記事本系統

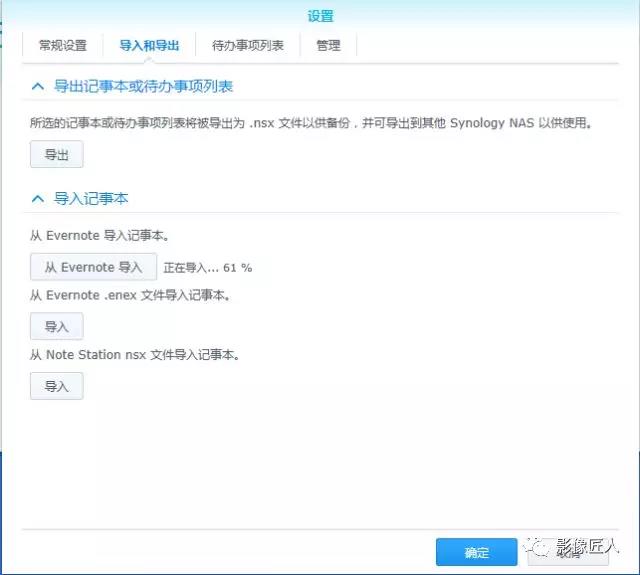

Note Station可以導入印象筆記的內容，極大方便做私有云筆記

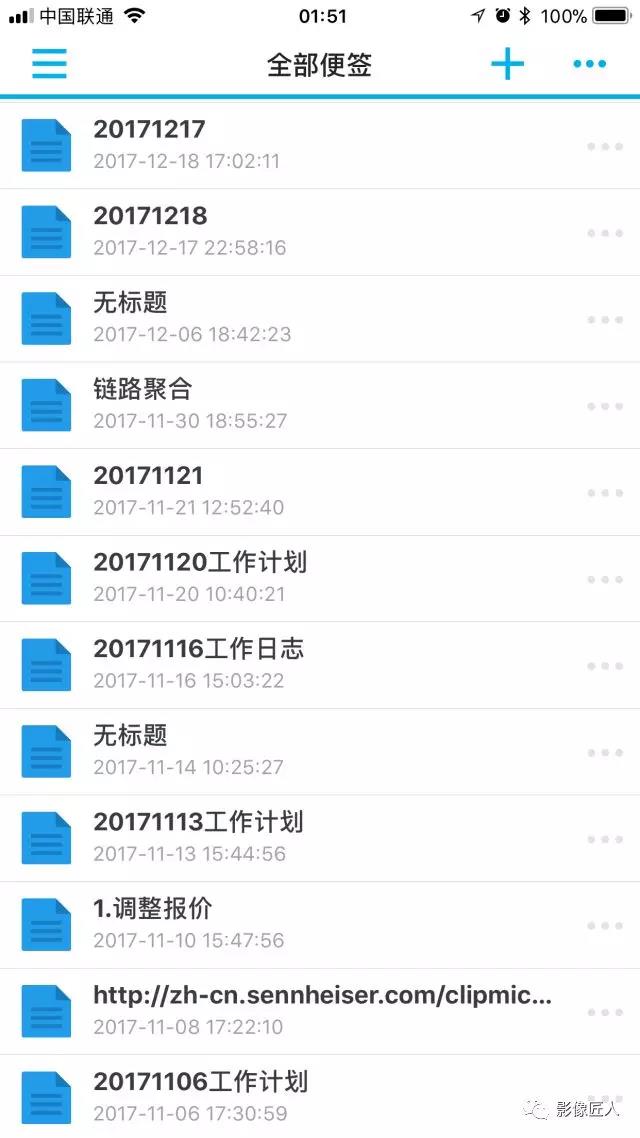

手機端的Note Station基本上能滿足印象筆記的功能
系統安全
對于五盤位來說，數據量之大，如果有閃失也會丟失巨大。選擇不同的陣列組合功能也勢在必行，同樣視頻用戶建議選擇Raid6、或者Raid5四塊+一塊Basic，DSM系統還支援三種：備份模式同步-CloudStation、備份-Hyper Backup以及快照-SnapshotReplication功能。
同步-CloudStation，相當于說是將終端電腦的素材備份到NAS中，反之也可以終端電腦同步到NAS硬盤中，作為個人使用比較實用，隨時可以同步終端電腦的文件，進行變量備份。官方提供數據最多可以有32個歷史版本。
Hyper Backup備份是變量式的，只備份改動過的地方，節省資源，節省了空間。
快照，主要是用于NAS內部的備份，保存在一個單獨的備份，比較占空間但是生成和還原速度較快。但是快照需要在Btrfs文件系統下支持。
總結
群暉DS1517+有太多有趣的功能可以應用，我這段時間的使用僅覆蓋了50%的基礎功能。還有更多特色功能應用有待開發。
作為視頻行業用戶選擇NAS一切還是要考慮實際訴求，容量是第一要解決的問題，集中式存儲能大大減少數據的丟失以及素材分類管理的復雜問題。
通過SSD緩存的幫助，可以實現網絡環境下的多機視頻素材剪輯制作提高了視頻工作室協同作業的工作效率。
多重備份功能，選擇適當?shù)臈l件下應用，對用戶來說還是很大有實際幫助。商業項目建議最后還是堅持留一份冷備份作為萬全之策。
這次投入費用購置這套存儲設備實際花銷要比陣列服務器低得多，未來準備計劃升級10Gb網絡環境，實現無存儲盤網絡作業。面對如今高速傳輸?shù)男颅h(huán)境，建議同等級下一代產品增加原生10GbE接口。
